Артикул:
1584088
Внутрений код:
PC-1584088
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Дилерский сертификат
1,1 мб
Техническая документация
66,5 кб
Характеристики
Вес, шт
—
53,500 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
4 096.19 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

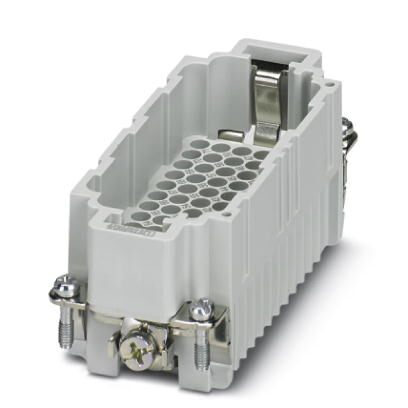

Штыревая вставка HEAVYCON, серия DD72, 72-полюсная, с цифрами 73 ... 144, подключение обжимом
Общие сведения
| Указание | Для корпусов HEAVYCON-ADVANCE и HEAVYCON типа B16, обжимные контакты CK1,6-ED (обжимные контакты не входят в комплект поставки). Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и электропитания. |
|---|---|
| Способ подключения | Обжим |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Полюсов | 72+PE |
| Циклы установки | ≥ 500 |
| Размер | B16 |

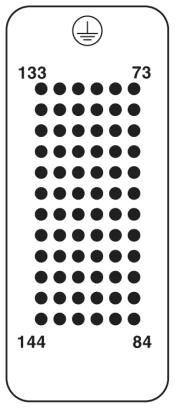

| Нумерация контактов | 73 - 144 |
| Сечение проводников | 0,14 мм² ... 2,5 мм² |
| Сечение AWG | 26 ... 14 |
| Длина зачищенной части одной жилы | 8 мм (0,14 ... 1,5 мм²) |
| 6 мм (2,5 мм²) | |
| Указания по монтажу | Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше |
| Обслуживание разъемных соединений допускается только после отключения нагрузки и электропитания. |
Условия окружающей среды

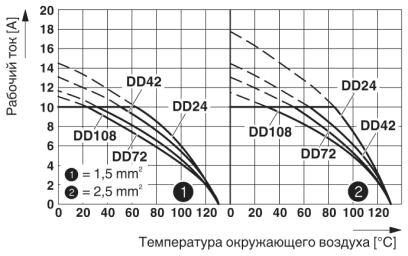

| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C (С учетом нагрева контактов) |
|---|
Данные о материале
| Материал, контакт | Медный сплав |
|---|---|
| Материал, контактная поверхность | серебро (или золото) |
| Материал, держатель контакта | PC |
| Стандарты/нормативные документы | Поликарбонат: Противопожарная защита для рельсовых автомобилей — требования R22, R23 и R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
Электрические характеристики
| Расчетное напряжение (III/3) | 250 В |
|---|---|
| Расчетное импульсное напряжение | 4 кВ |
| Расчетный ток | 10 A |
Стандарты и предписания
| Подключение согласно стандарту | CSA |
|---|---|
| Строительные нормы и правила и методика проведения испытания | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| МЭК 60664-1, DIN МЭК 60512 | |
| МЭК 60352 | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
