Возможные производители: KLEMSAN

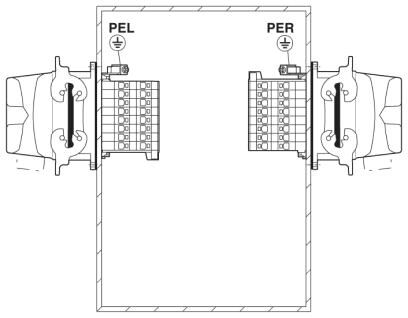

Клеммный адаптер HEAVYCON, штекерная вставка, серия D40, 40-полюсная, подсоединение PE-проводника справа, для левой стороны электротехнического шкафа, винтовые зажимы
Электрические характеристики
| Полюсов | 40 |
|---|---|
| Подключение согласно стандарту | МЭК / EN |
| Расчетное напряжение (III/3) | 250 В |
| Расчетное импульсное напряжение | 4 кВ |

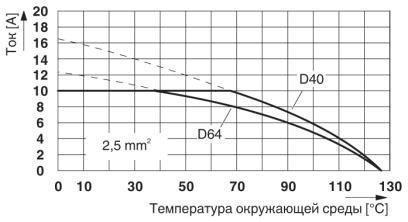

| Расчетный ток | 10 A |
Механические характеристики
| Конструкция | B16 |
|---|---|
| Способ подключения | Винтовые зажимы |
| Момент затяжки | 0,5 Нм ... 0,8 Нм |
| Длина зачищенной части одной жилы | 10 мм |
| Сечение проводников | 0,5 мм² ... 2,5 мм² |
| Сечение AWG | 22 ... 12 |
Общие сведения
| Указание | Для монтажных фланцев HEAVYCON-ADVANCE и монтажных корпусов HEAVYCON типа B16 |
|---|---|
| Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания. | |
| Материал, контакт | Медный сплав |
| Материал, контактная поверхность | Ag |
| Материал, держатель контакта | PA |
| Стандарты/нормативные документы | PA: Противопожарная защита для рельсовых транспортных средств — требования R22 и R23 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL2) |
| PA: Противопожарная защита для рельсовых транспортных средств — требование R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) | |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Класс воспламеняемости согласно UL 94 | V0 |
| Подключение согласно стандарту | МЭК / EN |
| Указания по монтажу | Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше |
| Не для монтажных корпусов HC-EVO | |
| Обслуживание разъемных соединений возможно только после отключения нагрузки и электропитания. Не совместим с корпусом HC-B 16-AMQ-EMV |
Стандарты и предписания
| Строительные нормы и правила и методика проведения испытания | DIN EN 61984 |
|---|---|
| DIN EN 60664 | |
| МЭК 60352 | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
