Артикул:
1584978
Внутрений код:
PC-1584978
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
66,8 кб
Характеристики
Вес, шт
—
82,810 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
2 262.01 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

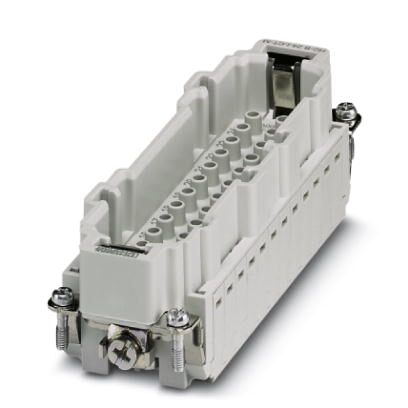

Штыревая вставка HEAVYCON, серия В24, 24-контактная, маркировка 25 ... 48, обжим
Общие сведения
| Указание | Для корпусов HEAVYCON-ADVANCE типа B24 и корпусов HEAVYCON типа B24 / B48, обжимные контакты CK 2,5-ED (обжимные контакты не входят в комплект поставки) |
|---|---|
| Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания. | |
| Способ подключения | Обжим |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Полюсов | 24+PE |
| Циклы установки | ≥ 500 |
| Размер | B24 |
| Нумерация контактов | 25 - 48 |
| Сечение проводников | 0,5 мм² ... 4 мм² |
| Сечение AWG | 20 ... 12 |
| Длина зачищенной части одной жилы | 7,5 мм |
| Указания по монтажу | Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше |
| Для корпусов типа B24. Разъемные соединения обслуживаются только после отключения нагрузки и электропитания. Демонтаж обжимных контактов с помощью отвертки. Отверстие для отвертки находится рядом с отверстием для ввода провода. |
Условия окружающей среды
| Класс защиты (IP) | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C (С учетом нагрева контактов) |
Данные о материале
| Материал, контакт | Медный сплав |
|---|---|
| Материал, контактная поверхность | серебро (или золото) |
| Материал, держатель контакта | PA |
| Стандарты/нормативные документы | PA: Противопожарная защита для рельсовых транспортных средств — требования R22 и R23 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL2) |
| PA: Противопожарная защита для рельсовых транспортных средств — требование R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
Электрические характеристики
| Расчетное напряжение (III/3) | 500 В |
|---|---|
| Расчетное импульсное напряжение | 6 кВ |
| Расчетный ток | 16 A |
Стандарты и предписания
| Подключение согласно стандарту | CSA |
|---|---|
| Строительные нормы и правила и методика проведения испытания | DIN EN 61984 |
| DIN EN 60664 | |
| МЭК 60352 | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
