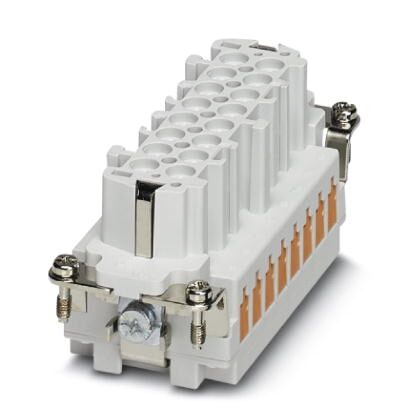

Гнездовая вставка HEAVYCON, серия B16, 16-полюсная, зажимы QUICKON, с цифрами 17 - 32
Описание изделия
Контактная вставка
Технология подключения QUICKON позволяет подключать жилы простым поворотом отвертки. Предварительное снятие изоляции с жил не требуется. Такой способ подсоединения обеспечивает экономию не менее 60% времени!
Общие сведения
| Указание | Для корпусов HEAVYCON-ADVANCE типа B16 и корпусов HEAVYCON типа B16 / B32. Кодирование возможно с помощью профиля CP-HC (1686478). HC-B6.../ HC-B10... для 2 механических ключей (профилей). HC-B16.../ HC-B24... для 4 механических ключей (профилей). Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и электропитания. |
|---|---|
| Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания. | |
| Способ подключения | Тип подключения QUICKON |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Полюсов | 16+PE |
| Циклы установки | ≥ 500 |
| Размер | B16 |
| Нумерация контактов | 17 - 32 |
| Сечение проводников | 0,34 мм² ... 2,5 мм² (Лицензированная VDE 0295 конструкция, класс 1 - 5 / диаметр жил >= 0,2 мм) |
| Сечение AWG | 22 ... 14 |
| Диаметр проводника вкл. изоляцию | 1 мм ... 3,5 мм |
| Частота подключения проводников одинакового сечения | 10 |
| Указания по монтажу | Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше |
| Для корпусов типа B16 / B32. Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и электропитания. |
Условия окружающей среды

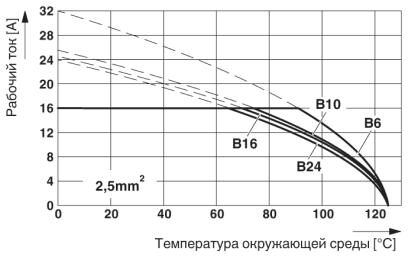

| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C (С учетом нагрева контактов) |
|---|---|
| Температура окружающей среды (при монтаже) | -25 °C ... 50 °C |
Данные о материале
| Материал, контакт | Медный сплав |
|---|---|
| Материал, контактная поверхность | Ag |
| Материал, держатель контакта | PA |
| Материал, изоляция проводника | ПВХ / PE |
| Стандарты/нормативные документы | PA: Противопожарная защита для рельсовых транспортных средств — требования R22 и R23 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL2) |
| PA: Противопожарная защита для рельсовых транспортных средств — требование R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
Электрические характеристики
| Расчетное напряжение (III/3) | 500 В |
|---|---|
| Расчетное импульсное напряжение | 6 кВ |
| 6 кВ | |
| Расчетный ток | 16 A |
| 16 A |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140816 |
|---|---|
| eCl@ss 4.1 | 27140816 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27261200 |
| eCl@ss 6.0 | 27261200 |
| eCl@ss 7.0 | 27440205 |
| eCl@ss 8.0 | 27440205 |
| eCl@ss 9.0 | 27440205 |
