Возможные производители: KLEMSAN

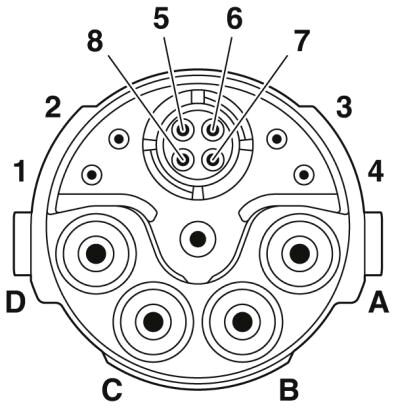

Приборный соединитель, передняя часть стенки, угловой, поворотный, для стандартной блокировки и SPEEDCON, M23, Полюсов: 4+4+4+PE / 3+N+PE, тип контактов: Штифт, Обжим, Аксиальное уплотнительное кольцо, 4x Ø 3,2, размер фланца: 28 мм x 28 мм
Преимущества для Вас
- Простое подключение благодаря плавно настраиваемому направлению отвода кабеля на 310°
- Передача сигналов, данных и питания — все в одном штекере
- Интерфейс передачи данных CAT5 со скоростью до 100 Мбит/с
- Безопасное применение в полевых условиях благодаря высоким классам защиты
- Полная защита от ЭМВ для надежных соединений в промышленном окружении
Характеристики изолятора
| Указание | Указания по заказу: Обжимные контакты, 4x Ø 0,8 мм, 4x Ø 1 мм, 5x Ø 2 мм, заказываются отдельно |
|---|---|
| Скорость передачи данных | 100 Мбит/с |
| Кодирование | N |
| Материал изолирующей части корпуса | PA 6.6 |
| Циклы установки, механич. | 100 |
| Способ подсоединения контакта | Обжим |
| Тип контакта | Штифт |
| Применение | Гибрид |
| Полюсов | 13 |
| Диаметр силового контакта | 2 мм |
| Сечение гибких проводников для силового контакта, мин. | 0,25 мм² |
| Сечение гибких проводников для силового контакта, макс. | 4 мм² |
| Номинальный ток на силовой контакт при 25 °C | 30 A |
| Расчетное импульсное напряжение | 6 кВ |
| Расчетное напряжение (II / 3) контакта для передачи питания | 850 В DC |
| Расчетное напряжение (III / 3) контакта для передачи питания | 630 B AC |
| Диаметр контакта сигнальной цепи | 1 мм |
| Сечение гибких проводников для контакта сигнальной цепи, мин. | 0,06 мм² |
| Сечение гибких проводников для контакта сигнальной цепи, макс. | 1 мм² |
| Номинальный ток на контакт сигнальной цепи при 25 °C | 8 A |
| Расчетное импульсное напряжение | 1,5 кВ |
| Расчетное напряжение (III / 3) контакта для передачи сигналов | 50 В |
| Диаметр контакта для передачи данных | 0,8 мм |
| Сечение гибких проводников для контактов передачи данных, мин. | 0,08 мм² |
| Сечение гибких проводников для контактов передачи данных, макс. | 0,5 мм² |
| Номинальный ток на контакт передачи данных при 25 °C | 3,6 A |
| Номинальное напряжение контакта передачи данных | 50 В |
| Расчетное импульсное напряжение | 1,5 кВ |
| Рабочее напряжение (III / 3) контакта для передачи данных | 50 V |
Параметры корпуса
| Указание | При полной разводке с максимальным сечением жил необходимо проверить возможность монтажа. |
|---|---|
| Материал корпуса | Точеные части: медно-цинковый сплав (CuZn), литые части: цинк (GD-Zn) |
| Размер фланца | 28 мм x 28 мм |
| Тип фиксатора | для стандартной блокировки и SPEEDCON |
| Класс защиты (вставлен) | IP67 |
| IP68 | |
| Тип резьбы | M23 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
