Артикул:
1622232
Внутрений код:
PC-1622232
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
65,1 кб
Характеристики
Вес, шт
—
3 336,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Кабельный штекер, пластиковая заливка, длина: 10 м, цвет наружной оболочки: оранжевый RAL 2003
Преимущества для Вас
- Передача сигналов, данных и питания — все в одном штекере
- Интерфейс передачи данных CAT5 со скоростью до 100 Мбит/с
- Сборка и длина проводников на заказ
- Просто и безопасно: 100 % электрически проверенных и готовых к использованию изделий
- Исполнения с подготовленными с одной или двух сторон проводниками
- Простое подключение: угловое исполнение с настраиваемым направлением отвода кабеля

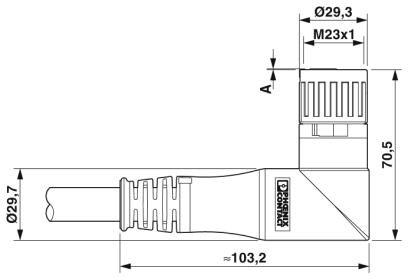

Параметры штекерного соединителя
| Конструкция | угловой, поворотный, с оболочкой из пластика |
|---|---|
| Материал корпуса | полиуретан |
| Тип резьбы | M23 |
| Тип фиксатора | Крепление SPEEDCON |
| Степень защиты | IP67, в закрытом состоянии |
| IP68, в закрытом состоянии | |
| Полюсов | 4+4+4+PE |
| Направление вращения | стандартный |
| Тип контактов | Розетка |
| Циклы установки | 100 |
| Ток, максимальный | 30 A |
| Напряжение | 630 В AC |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Расчетное импульсное напряжение | 6 кВ |
Параметры проводника
| Тип кабеля | HDSL11Y |
|---|---|
| Тип сигнала | CAT5 |
| Скорость передачи данных | 100 Мбит/с (Интерфейс передачи данных) |
| Экранирован. | есть |
| Конструкция кабеля | (5x 2,5 + 4x 0,34/C + 4x 0,5) C |
| Конструкция кабеля (AWG) | (14 AWG/ 5 + 22 AWG/ 4c + 20 AWG) C |
| Наружный диаметр кабеля | 14,6 мм ±0,4 мм |
| Внешняя оболочка, материал | PUR |
| Материал, изоляция проводника | TPE |
| Внешняя оболочка, цвет | оранжевый RAL 2003 |
| Отдельная жила, цвет | черный 1, черный 2, черный 3, черный 4, зеленый/желтый Жилы кабеля для передачи питания + PE |
| коричневый, фиолетовый, черный 5, зеленый Жилы кабеля для передачи сигналов | |
| синий, желтый, белый, оранжевый Жилы кабеля для передачи данных | |
| Номинальное напряжение, кабель | 1000 В (300 В cигнал) |
| Испытательное напряжение | 4 кВ (1,5 кВ cигнал) |
| Расчетный ток | 26 A (Питание, согласно DIN VDE 0298-4 таб. 11/5) |
| 8 A (Сигнал, согласно DIN VDE 0298-4 таб. 11/5) | |
| 3,6 A (Данные, согласно DIN VDE 0298-4 таб. 11/5) | |
| Минимальный радиус изгиба, при жесткой прокладке | 73 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 148 мм |
| Количество циклов изгибания | 1000000 |
| Путь перемещения | 6 м |
| Ускорение | 30 м/c² |
| Температура окружающей среды при жесткой прокладке | -40 °C ... 80 °C |
| Температура окружающей среды при подвижной прокладке | -30 °C ... 60 °C |
| UL AWM Style | 20234 / 10492 (80 °C / 1000 В) |
| Прочие характеристики | для тяговых цепей |
| Негорючесть | МЭК 60332-1-2 |
| Без галогенов | согласно EN 50267-2-1 |
| Маслостойкость | EN 60811-2-1 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
