Возможные производители: KLEMSAN

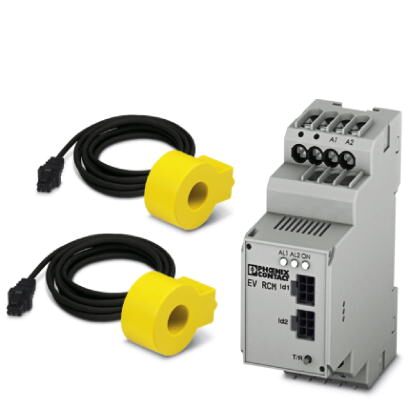

Модуль дифференциальной защиты распознает переменный и постоянный ток утечки в пунктах зарядки переменного тока. Основное защитное устройство (например, автоматический выключатель) защищено от возможного постоянного тока утечки. В наличии имеются одно- и двухканальные исполнения.
Описание изделия
| Тип изделия | Модуль разностного тока утечки (RCM) для устройств управления зарядкой перем. током для частных приложений (EU/CN) |
|---|---|
| Исполнение | 2-канальный |
| Стандарты / нормативные документы | МЭК 61851-1 |
| Стандарт зарядки | Тип 2 |
| Режим заряда | Режим 3 |
| Количество поддерживаемых точек зарядки | 1 |
| Соответствие нормам | Соответствие CE |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C |
|---|---|
| Климатический класс | согласно МЭК 60271 /-1 /-2 /-3 |
| Степень защиты | IP20 (Клеммы) |
| IP30 (Встроенные компоненты) |
Релейные выходы
| Управление контактором зарядки | Сигнальное реле 1 IΔn : постоянные и переменные токи утечки |
|---|---|
| Максимальное напряжение переключения | 250 В |
| Максимальный коммутационный ток | 5 A (По 1 замыкающему контакту) |
| Количество замыкающих контактов | 1 |
| Примечание к переключающему контакту | Ток покоя |
| Циклы переключений | 10000 |
Диапазон измерений разностного тока
| Номинальная частота fN | ≤ 2000 Гц |
|---|---|
| Номинальный дифференциальный ток | ± 300 мА (пик) |
| Диапазон измерения тока | 50 A (45 Гц ... 50 Гц) |
| Разностный ток IΔn | 30 мА |
| 6 мА | |
| Время срабатывания при IΔn | |
| Номинальный ток In | 32 A |
| Время срабатывания при 2 x IΔn | |
| Время срабатывания при 5xIΔn | |
| Время срабатывания при IN | |
| Функция перезагрузки | 3 попытки включения с интервалом в 15 мин. |
Измерительный преобразователь тока
| Тип подключения | Штекерный соединитель |
|---|---|
| Питание | через модуль RCM |
| Диаметр измерительной катушки | 15 мм |
Характеристики клемм
| Тип подключения | Пружинные зажимы |
|---|---|
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 14 |
Питание устройства
| Диапазон напряжения питания | 100 В AC ... 240 В AC (Диапазон номинального напряжения) |
|---|---|
| Потребляемый ток, макс. | 22 мА |
| Номинальная потребляемая мощность | |
| Диапазон частот | 45 Гц ... 60 Гц |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
