Возможные производители: KLEMSAN
Приборный соединитель, передняя часть стенки, прямой, экранирован.: есть, для стандартной блокировки и SPEEDCON, M40, Полюсов: 8+4+PE, тип контактов: Штифт, Обжим, Аксиальное уплотнительное кольцо, 4x Ø4,2, размер фланца: 40 мм x 40 мм
Преимущества для Вас
- Все корпуса могут оснащаться штыревыми или гнездовыми контактами
- В общей сложности в распоряжении восемь контактов для передачи сигнала
- Механические кодировки надежно предотвращают неправильное подключение
- Безопасное применение в полевых условиях благодаря высоким классам защиты
- Полная защита от ЭМВ для надежных соединений в промышленном окружении
Характеристики изолятора
| Кодирование | Сигнал, кодировка 1 |
|---|---|
| Способ подсоединения контакта | Обжим |
| Тип контакта | Штифт |
| Применение | Гибрид |

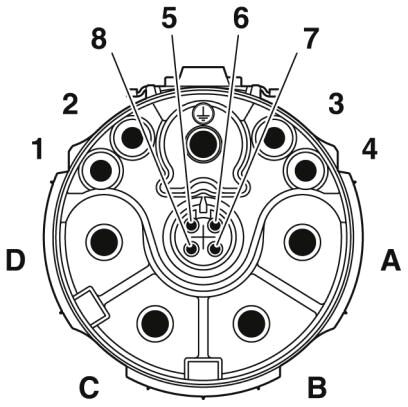

| Полюсов | 13 |
| Диаметр силового контакта | 3,6 мм |
| Сечение гибких проводников для силового контакта, мин. | 1 мм² |
| Сечение гибких проводников для силового контакта, макс. | 16 мм² |
| Номинальный ток на силовой контакт при 25 °C | 70 A |
| Расчетное импульсное напряжение | 6 кВ |
| Степень загрязнения | 3 |
| Расчетное напряжение (II / 3) контакта для передачи питания | 850 В DC |
| Расчетное напряжение (III / 3) контакта для передачи питания | 630 В AC |
| Диаметр контакта сигнальной цепи | 1 мм |
| Сечение гибких проводников для контакта сигнальной цепи, мин. | 0,06 мм² |
| Сечение гибких проводников для контакта сигнальной цепи, макс. | 1,5 мм² |
| Номинальный ток на контакт сигнальной цепи при 25 °C | 8 A |
| Расчетное импульсное напряжение | 6 кВ |
| Расчетное напряжение (III / 3) контакта для передачи сигналов | 500 В |
| Диаметр контакта для передачи данных | 1 мм |
| Сечение гибких проводников для контактов передачи данных, мин. | 0,06 мм² |
| Сечение гибких проводников для контактов передачи данных, макс. | 1,5 мм² |
| Номинальный ток на контакт передачи данных при 25 °C | 8 A |
| Номинальное напряжение контакта передачи данных | 50 В |
| Расчетное импульсное напряжение | 1,5 кВ |
| Рабочее напряжение (III / 3) контакта для передачи данных | 50 V |
Параметры корпуса
| Материал корпуса | Точеные части: медно-цинковый сплав (CuZn), литые части: цинк (GD-Zn) |
|---|---|

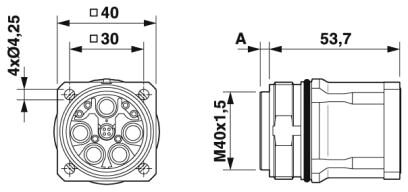

| Размер фланца | 40 мм x 40 мм |
| Тип фиксатора | для стандартной блокировки и SPEEDCON |
| Класс защиты (вставлен) | IP68/IP69K |
| Тип резьбы | M40 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
