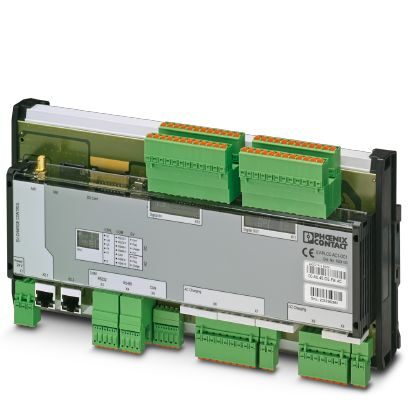

Программируемый контроллер для зарядки постоянным и переменным током электромобилей согласно МЭК 61851-1,-23, DIN SPEC 70121 со встроенным модемом мобильной связи 3G
Описание изделия
EV Charge Control Professional — это программируемый согласно МЭК 61131 зарядный контроллер для зарядки электромобилей переменным током согласно МЭК 61851-1 и постоянным током в комбинированных зарядных системах (CCS) согласно МЭК 61851-23 и DIN SPEC 70121. Он комбинирует все необходимые интерфейсы зарядной станции в одном устройстве — связь по TCP/IP, GSM/UMTS, последовательную связь, цифровые и аналоговые устройства ввода-вывода, электромобильные интерфейсы.
Преимущества для Вас
- Программируемый зарядный контроллер для зарядных станций переменного и постоянного тока
- Возможность программирования в PC Worx согласно МЭК 61131
- Функциональные блоки для связи с электромобилем согласно DIN SPEC 70121
- Большое количество устройств ввода-вывода и последовательных интерфейсов для системной периферии
- Дистанционный доступ посредством встроенного модема мобильной связи
Описание изделия
Тип изделия | Программируемый контроллер для зарядки постоянным и переменным током электромобилей согласно МЭК 61851-1,-23, DIN SPEC 70121 со встроенным модемом мобильной связи 3G |
---|---|
Исполнение | в корпусе |
Количество точек зарядки | 2 |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2, без конденсации, без обледенения) |
Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно EN 61131-2) |
Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
Степень защиты | IP20 |
Вибрация (при эксплуатации) | 5г |
Вибрация (хранение/транспортировка) | 5г |
Удары (при эксплуатации) | 25г (Критерий 1 согласно МЭК 60068-2-27) |
Интерфейс зарядки DC
Стандарты / нормативные документы | МЭК 61851-1 |
---|---|
МЭК 61851-23 | |
Режим заряда | Режим 4 |
Коммуникация | DIN SPEC 70121 |
Длина кабеля | макс. 10 м |
Proximity | Аналоговый вход, резерв для будущих функций |
Датчики температуры | 2x Pt 1000 |
Диапазон температур | -20 °C ... 120 °C |
Релейный выход | Сигнал разрешения зарядки DC |
Максимальное напряжение переключения | 30 В (Внешнее питание) |
Максимальный коммутационный ток | 6 A (Внешнее питание) |
Интерфейс зарядки AC
Стандарты / нормативные документы | IEC 61851-1, Annex A+B |
---|---|
Режим заряда | Режим 3, случай B + C |
Управление блокировкой | Релейный выход, с внутренним питанием |
Напряжение | ± 12 В |
Максимальный ток для блокировочных механизмов | 2 A |
Время активирования | Возможность настройки через прикладную программу |
Реакция при падении напряжения | Автоматическая разблокировка |
Сигнал обратной связи блокировки | Измерение сопротивления |
Пороговые значения переключения | Возможность настройки через прикладную программу |
Датчики температуры | 1x Pt 1000 (анализ посредством прикладной программы) |
Диапазон температур | -20 °C ... 120 °C |
Релейный выход | Сигнал разрешения зарядки AC |
Максимальное напряжение переключения | 30 В (Внешнее питание) |
Максимальный коммутационный ток | 6 A (Внешнее питание) |
Система поддержки исполнения IEC-61131
Количество задач управления | 8 |
---|---|
Скорость обработки данных | 1,3 мс (1 K смешанных команд) |
90 мкс (1 K бит-команд) | |
Память для программ | 1 Мбайт (Команды 86 K (IL)) |
Батарея | встроенный (аккум. с буфером) |
Память для постоянного хранения данных | 48 кбайт (NVRAM) |
Память для данных | 1 Мбайт |
Блок памяти параметров | мин. 4 Мбайт (в зависимости от емкости накопителя) |
Диагностический инструмент | DIAG+ |
Программный инструмент | PC WORX |
Исполняющая система | eCLR |
Часы реального времени | да |
Цифровые входы
Количество входы | 16 |
---|---|
Тип подключения | Штекерный соединитель COMBICON |
Описание входа | EN61131-2, тип 1 |
Диапазон входных напряжений | -0,5 В DC ... 30 В DC |
-0,5 В DC ... 5 В DC (Сигнал «0») | |
15 В DC ... 30 В DC (Сигнал «1») | |
Время срабатывания, типовое | мин. 3 мс |
Длина кабеля | макс. 30 м |
Цифровые выходы
Количество выхода | 16 |
---|---|
Тип подключения | Штекерный соединитель COMBICON |
Выходное напряжение | 24 В DC |
Макс. выходной ток на канал | 500 мА |
стойкость к обратному напряжению продолжительного воздействия | макс. 500 мА |
Интерфейс передачи данных Ethernet
Количество интерфейсов | 2 |
---|---|
Тип подключения | Гнездо RJ45 |
Скорость передачи данных | 100 Мбит/с |
Дальность передачи | макс. 100 м |
Интерфейс передачи данных RS-485
Количество интерфейсов | 2 |
---|---|
Тип подключения | Штекерный соединитель COMBICON |
Дальность передачи | макс. 3 м (с экранированным кабелем макс. 30 м) |
Нагрузочный резистор | 120 Ω (С подключением внутри) |
Интерфейс передачи данных RS-232
Количество интерфейсов | 2 |
---|---|
Тип подключения | Штекерный соединитель COMBICON |
Дальность передачи | макс. 3 м (с экранированным кабелем макс. 30 м) |
Интерфейс передачи данных шины CAN
Количество интерфейсов | 1 (Transparent mode, CAN 2.0a, 11 Bit Object Identifier) |
---|---|
Тип подключения | Штекерный соединитель COMBICON |
Скорость передачи данных | 500 кбит/с |
Дальность передачи | макс. 3 м (с экранированным кабелем макс. 30 м) |
Нагрузочный резистор | 120 Ω (С подключением внутри) |
Интерфейсы радиосвязи
Частота | 850 МГц (0,25 Вт (UMTS)) |
---|---|
1900 МГц (0,25 Вт (UMTS)) | |
2100 МГц (0,25 Вт (UMTS)) | |
Антенна | Макс. длина кабеля 30 м |
Импеданс | 50 Ω |
Антенный ввод | SMA (гнездовой) |
SIM-карта | SIM-карты на 1,8 и 3 В |
GPRS | Класс 12, класс B |
EDGE | Multislot класс 10 |
UMTS | HSPA 3GPP R6 |
Характеристики клемм
Тип подключения | Штекерный соединитель COMBICON |
---|---|
Сечение гибкого провода | 0,08 мм² ... 1,5 мм² |
Сечение жесткого провода | 0,08 мм² ... 1,5 мм² |
Сечение проводника AWG | 28 ... 16 |
Питание устройства
Электропитание | 24 В DC (Длина кабеля макс. 30 м) |
---|---|
Диапазон напряжения питания | 19,2 В DC ... 30 В DC (вкл. все допуски, вкл. остаточную пульсацию) |
Остаточная пульсация | 5 % |
Напряжение питания UM цифровых входов | 24 В DC -15 % / +20 % (согласно EN 61131-2) |
Ток питания при UM | макс. 8 A DC (Сумма UM + US) |
Потребляемый ток при UM | макс. 8 A DC |
Напряжение питания US цифровых выходов | 24 В DC -15 % / +20 % (согласно EN 61131-2) |
Ток питания при US | макс. 8 A DC (Сумма UM + US) |
Потребляемый ток при US | макс. 8 A DC |
Напряжение питания UL | 24 В DC |
Ток питания при UL | макс. 0,8 A DC |
Данные по ЭМС
Помехоустойчивость ESD | Испытание на помехозащищённость согл. EN 61000-6-2 Устойчивость к электростатическим разрядам (ESD) EN 61000-4-2/МЭК 61000-4-2 Критерий В, разряд между контактами 4 кВ, воздушный разряд 8 кВ |
---|---|
Помехоустойчивость EF | Испытание на помехозащищённость согл. EN 61000-6-2 Электромагнитные поля согласно EN 61000-4-3/IEC 61000-4-3 Критерий A, напряжённость поля: 10 В/м |
Помехоустойчивость Burst | Испытание на помехозащищённость согл. EN 61000-6-2 Быстрые переходные процессы (всплески) согласно EN 61000-4-4/IEC 61000-4-4 Критерий B, 2 кВ |
Помехоустойчивость Surge | Испытание на помехозащищённость согл. EN 61000-6-2 Испытание на невосприимчивость к выбросу напряжения EN 61000-4-5/IEC 61000-4-5 Критерий B, кабели питания: 1 кВ, кабели для передачи сигналов и данных: 0,5 кВ |
Защищенность от помех по цепи питания | Испытание на помехозащищённость согл. EN 61000-6-2 Защищенность от помех по цепи питания согласно EN 61000-4-6/IEC 61000-4-6 Критерий A; испытательное напряжение 10 В |
Излучение электромагнитных помех | Испытание на излучение помех согл. EN 61000-6-4 EN 55011 Класс A |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
