Возможные производители: KLEMSAN

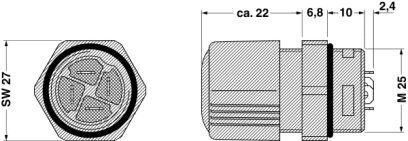

Проходная деталь, для монтажа на внешней перегородке, подключение пайкой или с помощью плоского штекера, 4,8 x 0,8 мм
Общие сведения
| Указания по монтажу | При новом подсоединении провода производится обрезание по последней контактной детали. Обслуживание компонентов QUICKON можно выполнять только после отключения нагрузки и электропитания |
|---|---|
| Цвет | зеленый |
| Тип фиксатора | Винтовой зажим |
| Способ подключения | Тип подключения QUICKON |
| Тип подключения | Подключение пайкой или с помощью плоского штекера |
| Полюсов | 4 |
| Раствор ключа - накидная гайка | 27 мм |
| Момент затяжки накидной гайки | 3,3 Нм |
| Раствор ключа - держатель контактов | 30 мм |
| Момент затяжки держателя контактов | 5 Нм |
| Момент затяжки контргайки | 5 Нм |
| Количество точек подключения | 4 |
| Сечение гибкого проводника мин. | 0,75 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение жесткого проводника мин. | 0,75 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение провода AWG мин. | 18 |
| Сечение провода AWG макс. | 16 |
Кабель
| Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | VDE 0295 Kl.2-5, мин. диаметр проволоки 0,2 мм |
|---|---|
| Изоляционный материал жилы | ПВХ / PE |
| Диаметр проводника вкл. изоляцию | >= 3 мм |
| Наружный диаметр кабеля | 6 мм ... 12 мм |
| Обозначение полюсов | 1, 2, 3, 4 |
Окружающие условия
| Степень защиты | IP65 |
|---|---|
| IP67 | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C (hеобходимо также принимать во внимание технические характеристики, указываемые изготовителем) |
| -25 °C ... 50 °C | |
| Температура при подключении кабеля | -5 °C ... 50 °C (hеобходимо также принимать во внимание технические характеристики, указываемые изготовителем) |
Электрические характеристики
| Номинальный ток IN | 17,5 A |
|---|---|
| Расчетный ток | 17,5 A |
| Расчетное напряжение (III/3) | 250 В |
| Замечание по расчетному напряжению (III/3) | с изолирующей втулкой |
| Расчетное импульсное напряжение (III/3) | 6 кВ |
Механические характеристики
| Частота подключения QUICKON | 10 (При последующем подключении кабеля может потребоваться замена уплотнения и втулки.) |
|---|---|
| PC QUICKON, тип резьбы | M25 x 1,5 Одобрено VDE |
Данные о материале
| Материал, контакт | Медный сплав |
|---|---|
| Материал, контактная поверхность | никелированный и оцинкованный |
| Материал, держатель контакта | PA 6.6 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
