Артикул:
1640728
Внутрений код:
PC-1640728
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
65,2 кб
Характеристики
Норма упаковки
—
10
Вес, шт
—
39,900 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

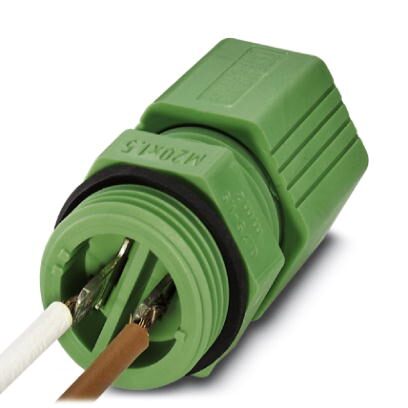

Проходная деталь, для кабеля сечением 1,5 мм², с гибким кабелем длиной 0,5 м M 20, 2 контакта
Общие сведения
| Указания по монтажу | При новом подсоединении провода производится обрезание по последней контактной детали. Обслуживание компонентов QUICKON можно выполнять только после отключения нагрузки и электропитания |
|---|---|
| Длина кабеля | 0,5 м |
| Цвет | зеленый |
| Тип фиксатора | Винтовой зажим |
| Способ подключения | Тип подключения QUICKON |
| Тип подключения | Отдельные проводники |
| Полюсов | 2 |
| Раствор ключа - накидная гайка | 22 мм |
| Момент затяжки накидной гайки | 2,5 Нм |
| Раствор ключа - держатель контактов | 22 мм |
| Момент затяжки держателя контактов | 3,75 Нм |
| Момент затяжки контргайки | 3,75 Нм |
| Количество точек подключения | 2 |
| Сечение гибкого проводника мин. | 0,75 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение жесткого проводника мин. | 0,75 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение провода AWG мин. | 18 |
| Сечение провода AWG макс. | 16 |
Кабель
| Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | VDE 0295 Kl.2-5, мин. диаметр проволоки 0,2 мм |
|---|---|
| Изоляционный материал жилы | ПВХ / PE |
| Диаметр проводника вкл. изоляцию | >= 3 мм |
| Сечение жил кабеля | 1,5 мм² (Полюс 1: коричневый; полюс 2: белый) |
| Обозначение полюсов | 1, 2 |
Окружающие условия
| Степень защиты | IP65 |
|---|---|
| IP67 | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C (Также следует учитывать данные производителя кабелей.) |
| -25 °C ... 50 °C (При подключении кабеля. Необходимо также принимать во внимание технические характеристики, указываемые изготовителем) | |
| Температура при подключении кабеля | -5 °C ... 50 °C |
Электрические характеристики
| Номинальный ток IN | 17,5 A |
|---|---|
| Расчетное напряжение (III/3) | 250 В |
| Замечание по расчетному напряжению (III/3) | с изолирующей втулкой |
| Расчетное напряжение (III/2) | 320 В |
| Замечание по расчетному напряжению (III/2) | с изолирующей втулкой |
| Расчетное напряжение (II/2) | 630 В |
| Замечание по расчетному напряжению (II/2) | с изолирующей втулкой |
| Расчетное импульсное напряжение (III/3) | 6 кВ |
Механические характеристики
| Частота подключения QUICKON | 10 (При последующем подключении кабеля может потребоваться замена уплотнения и втулки.) |
|---|---|
| PC QUICKON, тип резьбы | M20 x 1,5 Одобрено VDE |
| Категория по ударному воздействию | 3 |
Данные о материале
| Материал, контакт | Медный сплав |
|---|---|
| Материал, контактная поверхность | никелированный и оцинкованный |
| Материал, держатель контакта | PA 6.6 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
