Артикул:
1641578
Внутрений код:
PC-1641578
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Дилерский сертификат
1,1 мб
Техническая документация
65,9 кб
Характеристики
Вес, шт
—
38,100 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Кабельный соединитель с системой быстрого монтажа QUICKON, 4-контактный, для подсоединения проводников сечением 0,75 ... 1,5 мм²
Общие сведения
| Указания по монтажу | При новом подсоединении провода производится обрезание по последней контактной детали. Обслуживание компонентов QUICKON можно выполнять только после отключения нагрузки и электропитания |
|---|---|
| Цвет | зеленый |
| Тип фиксатора | без |
| Способ подключения | Тип подключения QUICKON |
| Тип подключения | Подключение IDC |
| Полюсов | 4 |
| Раствор ключа - накидная гайка | 19 мм |
| Момент затяжки накидной гайки | 3 Нм |
| Раствор ключа - держатель контактов | 24 мм |
| Количество точек подключения | 4 |
| Сечение гибкого проводника мин. | 0,75 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение жесткого проводника мин. | 0,75 мм² |
| Сечение жесткого проводника макс. | 1 мм² |
| Сечение провода AWG мин. | 18 |
| Сечение провода AWG макс. | 16 |
Кабель
| Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | VDE 0295 Kl.2-5, мин. диаметр проволоки 0,2 мм |
|---|---|
| Изоляционный материал жилы | ПВХ / PE |
| Диаметр проводника вкл. изоляцию | 1,8 мм ... 3 мм |
| Наружный диаметр кабеля | 6 мм ... 12 мм |
| Обозначение полюсов | 1, 2, 3, 4 |
Окружающие условия
| Степень защиты | IP65 |
|---|---|
| IP67 | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C (hеобходимо также принимать во внимание технические характеристики, указываемые изготовителем) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Температура при подключении кабеля | -5 °C ... 50 °C (hеобходимо также принимать во внимание технические характеристики, указываемые изготовителем) |
Электрические характеристики

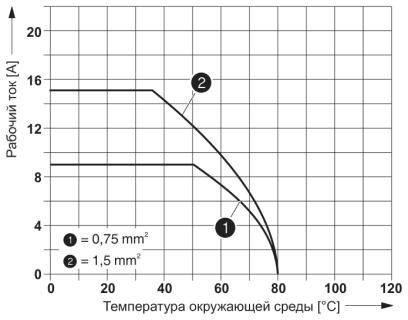

| Номинальный ток IN | 15 A |
|---|---|
| Расчетный ток | 15 A |
| Расчетное напряжение (III/3) | 500 В |
| Расчетное напряжение (III/2) | 800 В |
| Расчетное напряжение (II/2) | 1000 В |
| Расчетное импульсное напряжение (III/3) | 6 кВ |
| Расчетное импульсное напряжение (III/2) | 6 кВ |
| Расчетное импульсное напряжение (II/2) | 6 кВ |
Механические характеристики
| Частота подключения QUICKON | макс. 10 |
|---|---|
| Категория по ударному воздействию | 3 |
| IK06 |
Данные о материале
| Материал, контакт | CuZn |
|---|---|
| Материал, контактная поверхность | оцинкованный |
| Материал, держатель контакта | PA |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140815 |
|---|---|
| eCl@ss 4.1 | 27140815 |
| eCl@ss 5.0 | 27143423 |
| eCl@ss 5.1 | 27143400 |
| eCl@ss 6.0 | 27143400 |
| eCl@ss 7.0 | 27440605 |
| eCl@ss 8.0 | 27440605 |
| eCl@ss 9.0 | 27440605 |
