Возможные производители: KLEMSAN

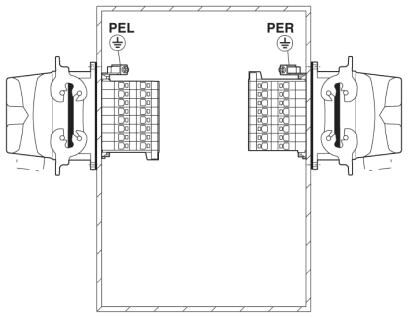

Штыревая вставка клеммного адаптера HEAVYCON, серия В24, 24-полюсная, для левой стороны электротехнического шкафа, разъем Push-in
Условия окружающей среды
| Класс защиты (IP) | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
Электрические характеристики
| Полюсов | 24 |
|---|---|
| Расчетное напряжение (III/3) | 500 В |
| Расчетное импульсное напряжение | 6 кВ |
| Расчетный ток | 16 A |
Механические характеристики
| Конструкция | B24 |
|---|---|
| Способ подключения | Зажимы Push-in |
| Длина зачищенной части одной жилы | 10 мм (13 мм при установке кабельного наконечника) |
| Сечение проводников | 0,5 мм² ... 2,5 мм² |
| Сечение AWG | 22 ... 12 |
Общие сведения
| Указание | Для монтажных фланцев HEAVYCON-ADVANCE и монтажных корпусов HEAVYCON типа B24 |
|---|---|
| Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания. | |
| Материал, контакт | Медный сплав |
| Материал, контактная поверхность | Ag |
| Материал, держатель контакта | PA |
| Стандарты/нормативные документы | PA: Противопожарная защита для рельсовых транспортных средств — требования R22 и R23 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL2) |
| PA: Противопожарная защита для рельсовых транспортных средств — требование R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) | |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Класс воспламеняемости согласно UL 94 | V0 |
| Указания по монтажу | Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше |
| Обслуживание разъемных соединений допускается только после отключения нагрузки и электропитания. |
Стандарты и предписания
| Подключение согласно стандарту | CSA |
|---|---|
| Строительные нормы и правила и методика проведения испытания | DIN EN 61984 |
| DIN EN 60664 | |
| МЭК 60352 | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
