Артикул:
1677050
Внутрений код:
PC-1677050
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
60,9 кб
Характеристики
Норма упаковки
—
10
Вес, шт
—
45,640 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Гнездовая вставка HEAVYCON, серия A16, 16-полюсная, подключение обжимом, пронумерована цифрами 17 ... 32
Общие сведения
| Указание | для корпусов HC-D25 / HC-D50, обжимной контакт CK2,5-ED (обжимные контакты не входят в комплект поставки) |
|---|---|
| Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания. | |
| Способ подключения | Обжим |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Полюсов | 16+PE |
| Циклы установки | ≥ 500 |
| Размер | D25 |

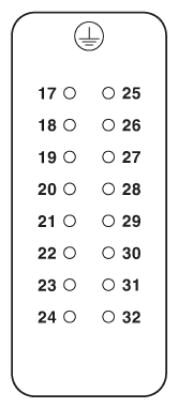

| Нумерация контактов | 17 - 32 |
| Сечение проводников | 0,14 мм² ... 4 мм² (относится к гибким проводникам) |
| Сечение AWG | 20 ... 12 |
| Длина зачищенной части одной жилы | 8 мм |
| Указания по монтажу | Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C (С учетом нагрева контактов) |
|---|
Данные о материале
| Материал, контакт | Медный сплав |
|---|---|
| Материал, контактная поверхность | серебро (или золото) |
| Материал, держатель контакта | PA |
Электрические характеристики
| Расчетное напряжение (III/3) | 250 В |
|---|---|
| Расчетное импульсное напряжение | 4 кВ |
| Расчетный ток | 16 A |
Стандарты и предписания
| Подключение согласно стандарту | CSA |
|---|---|
| Строительные нормы и правила и методика проведения испытания | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| МЭК 60664-1, DIN МЭК 60512 | |
| МЭК 60352 | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140816 |
|---|---|
| eCl@ss 4.1 | 27140816 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27261200 |
| eCl@ss 6.0 | 27261200 |
| eCl@ss 7.0 | 27440205 |
| eCl@ss 8.0 | 27440205 |
| eCl@ss 9.0 | 27440205 |
