Артикул:
1682809
Внутрений код:
PC-1682809
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
68 кб
Характеристики
Вес, шт
—
166,600 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
2 980.48 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

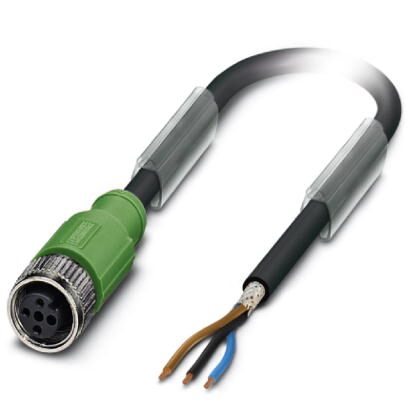

Кабель для датчика / исполнительного элемента, 3-полюсн., PUR без галогенов, темно-серый RAL 7021, экранирован., свободный конец, к Гнездо прямое M12, А-кодирование, длина кабеля: 5 м
Размеры
| Длина кабеля | 5 м |
|---|---|
| Диаметр кабеля | 5,2 мм |
| Длина снятия изоляции с конца кабеля без разъема | 50 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
|---|---|
| Степень защиты | IP65 |
| IP67 |
Общие сведения
| Расчетный ток при 40 ℃ | 4 A |
|---|---|
| Расчетное напряжение | 48 В AC |
| 60 В DC | |
| Полюсов | 3 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Индикатор состояния | Нет |
| Защитная цепь / модуль | без схемы подключения |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0,4 Нм (Разъем М12) |
Материал
| Класс воспламеняемости согласно UL 94 | HB |
|---|---|
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | TPU GF |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-101 |
| Класс воспламеняемости согласно UL 94 | HB |
Кабель
| Тип кабеля | PUR без галогена черного цвета |
|---|---|
| Тип кабеля (краткое обозначение) | полиуретан |
| Условное обозначение кабеля | Li9Y-Vl-C-Vl-11Y |
| UL AWM Style | 20549 |
| Сечение провода | 3x 0,34 мм² (Сигнальный провод) |
| AWG, сигнальная линия | 22 |
| Конструкция кабеля, сигнальная линия | 42x 0,10 мм |
| Диаметр проводника вкл. изоляцию | 1,27 мм ±0,02 мм (Сигнальный провод) |
| Толщина стенки, изоляция | ≥ 0,21 мм (Изоляция жилы) |
| около 0,5 мм (Внешняя оболочка) | |
| Цвета жил | коричневый, синий, черный |
| Общая скрутка | 3 жилы в скрутке |
| Экранировка | Оплетка из медной проволоки |
| защитный экран оптоволоконного кабеля | 80 % |
| Внешняя оболочка, цвет | темно-серый RAL 7021 |
| Наружный диаметр кабеля D | 4,65 мм ±0,15 мм |
| Минимальный радиус изгиба, при жесткой прокладке | 23 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 47 мм |
| Количество циклов изгибания | 10000000 |
| Радиус изгиба | 47 мм |
| Путь перемещения | 10 м |
| Скорость поперечного перемещения | 3 м/c |
| Ускорение | 10 м/c² |
| Масса кабеля | 31 кг/км |
| Внешняя оболочка, материал | PUR |
| Материал, изоляция проводника | PP |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 100 ГΩ*км (при 20 °C) |
| Сопротивление кабеля | макс. 58 Ом/км (при 20 °C) |
| Номинальное напряжение, проводник | ≤ 300 В |
| Испытательное напряжение, проводник | ≥ 3000 В |
| Прочие характеристики | для тяговых цепей |
| не содержит силикона | |
| материалы, не ухудшающие свойств при попадании на них лаков и красок | |
| Негорючесть | согласно UL 758/1581 FT2 |
| DIN EN 60332-2-2 (20 с) | |
| Без галогенов | согласно DIN VDE 0472, часть 815 |
| Маслостойкость | согласно DIN EN 60811-2-1 |
| Стойкость, прочие данные | хорошая стойкость к кислотам, щелочам и растворителям |
| устойчивость к гидролизу и микроорганизмам | |
| условно устойчив к УФ-излучению согласно DIN EN ISO 4892-2-A | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| -25 °C ... 80 °C (кабель, для подвижного монтажа) |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27060306 |
|---|---|
| eCl@ss 4.1 | 27060306 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27061800 |
| eCl@ss 6.0 | 27279200 |
| eCl@ss 7.0 | 27279218 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060311 |
