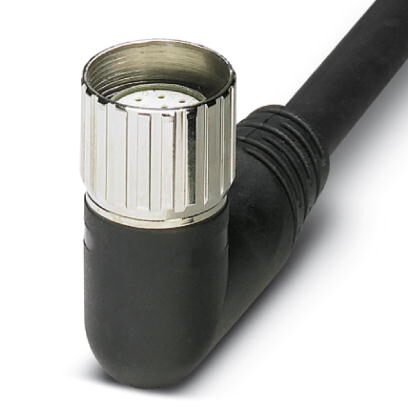

Гнездовая часть М23, угловая, 12-полюсная, с магистральным кабелем длиной 10 м, перемычка между выводами 9 и 10
Общие сведения
| Расчетное напряжение | 48 В AC |
|---|---|
| 60 В DC | |
| Полюсов | 12 |
| Тип подключения, датчик / исполнительный элемент | Розетка M12 |
| Указание | Магистральный провод предназначен для подключения к коробке датчика/исполнительного устройства при помощи штекерного разъема М23. |
Окружающие условия
| Степень защиты | IP65 |
|---|---|
| IP67 | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C (вилка / розетка) |
Тип изоляционного материала
| Материал корпуса | полиуретан |
|---|---|
| Материал, контакт, сторона магистрального кабеля | Сплав меди |
| Материал, контактная поверхность, сторона магистрального кабеля | позолочен. |
| Материал держателя контакта, сторона магистрального кабеля | полиамид |

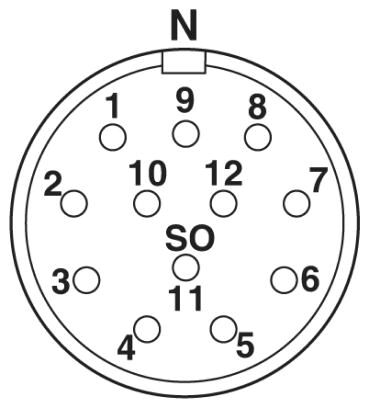

Назначение выводов
| Гнездо/полюс = вывод = цвет жилы | 1 / 4 (A) = 1 = WH |
|---|---|
| 2 / 4 (A) = 2 = GN | |
| 3 / 4 (A) = 3 = YE | |
| 4 / 4 (A) = 4 = GY | |
| 5 / 4 (A) = 5 = PK | |
| 6 / 4 (A) = 6 = RD | |
| 7 / 4 (A) = 7 = BK | |
| 8 / 4 (A) = 8 = VT | |
| 1-8 / 1 (+ 48 V) = 11 = BN | |
| 1-8 / 3 (0 V) = 9+10 = BU | |
| 1-8 / 5 (PE) = 12 = GN/YE |

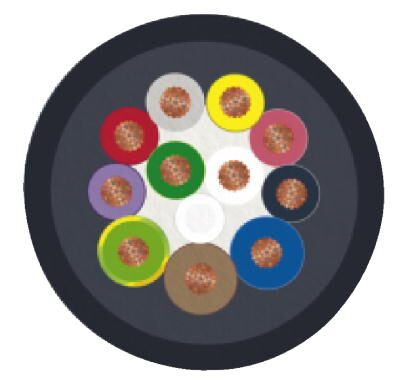

Кабель
| Тип кабеля | PUR / ПВХ черного цвета |
|---|---|
| Тип кабеля (краткое обозначение) | полиуретан |
| Условное обозначение кабеля | LiYY11Y-HF |
| UL AWM Style | 20549 (80 °C / 300 В) |
| Сечение провода | 8x 0,34 мм² (Сигнальный провод) |
| 3x 0,75 мм² (Кабель подачи питания) | |
| AWG, сигнальная линия | 22 |
| AWG, напряжение питания | 18 |
| Конструкция кабеля, сигнальная линия | 19x 0,15 мм |
| Конструкция кабеля, напряжение питания | 42x 0,15 мм |
| Диаметр проводника вкл. изоляцию | 1,3 мм ±0,1 мм (Сигнальный провод) |
| 1,8 мм ±0,1 мм (Кабель подачи питания) | |
| Цвета жил | коричневый, синий, желто/зеленый, белый, зеленый, желтый, серый, розовый, красный, черный, фиолетовый |
| Общая скрутка | Скрученные жилы |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Толщина стенок внутренней оболочки | ≥ 0,15 мм |
| Толщина стенок внешней оболочки | ≥ 0,38 мм |
| Наружный диаметр кабеля D | 8,5 мм ±0,2 мм |
| Минимальный радиус изгиба, жесткая прокладка | 7,5 x D |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Количество циклов изгибания | 1500000 |
| Минимальный радиус изгиба, использование в буксирных цепях | 10 x D |
| Путь перемещения | 2 м |
| Скорость поперечного перемещения | 2 м/c |
| Масса кабеля | 107,4 кг/км |
| Внешняя оболочка, материал | PUR |
| Материал внутренней оболочки | ПВХ |
| Материал, изоляция проводника | ПВХ |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 5 МΩ*км |
| Сопротивление кабеля | ≤ 53 Ом/км (Сигнальный провод) |
| ≤ 26 Ом/км (Кабель подачи питания) | |
| Номинальное напряжение, проводник | 300 В AC |
| Испытательное напряжение, фаза / фаза | 2000 В (50 Гц, 5 мин) |
| Прочие характеристики | не содержит силикона |
| Негорючесть | DIN EN 50265 |
| Маслостойкость | согласно VDE 0472, часть 803 |
| Стойкость, прочие данные | хорошая стойкость к кислотам, щелочам и растворителям |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 90 °C (кабель, жестко прокладываемый) |
| -5 °C ... 80 °C (кабель, для подвижного монтажа) |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27060306 |
|---|---|
| eCl@ss 4.1 | 27060306 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27061800 |
| eCl@ss 6.0 | 27279200 |
| eCl@ss 7.0 | 27279218 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060311 |
