Возможные производители: KLEMSAN
Вставка для розетки HEAVYCON, серия K4/0, 4-полюсная, винтовые зажимы, без приспособлений для защиты проводников
Общие сведения
| Указание | Для корпусов HEAVYCON-ADVANCE и HEAVYCON B16, с логотипом компании. |
|---|---|
| Способ подключения | Винтовые зажимы (Контакты цепи питания) |
| Винтовые зажимы (Контакты цепи управления) | |
| Момент затяжки | 3 Нм (Силовые контакты, сечение 2,5 мм² ... 16 мм²; (2 Нм при сечении 2,5 мм²)) |
| 0,5 Нм (Контакты цепи управления) | |
| 1,2 Нм (Силовые контакты, сечение 1,5 мм²) | |
| Рабочий конец отвертки | 0,8 x 4,5 мм (Контакты цепи питания) |
| 0,5 x 3,5 мм (Контакты цепи управления) | |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Полюсов | 4+2+PE |
| Количество, силовые контакты | 4 |
| Количество, контакты цепи управления | 2 |
| Циклы установки | ≥ 500 |

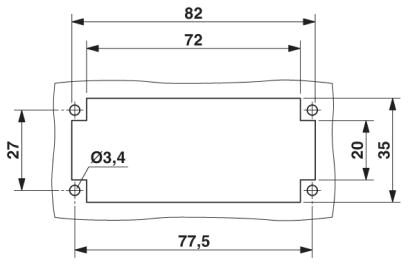

| Размер | B16 |
| Нумерация контактов | 1 - 4 |
| Сечение проводников | 1,5 мм² ... 16 мм² (Контакты цепи питания) |
| 0,5 мм² ... 2,5 мм² (Контакты цепи управления) | |
| Сечение AWG | 16 ... 6 (Контакты цепи питания) |
| 20 ... 14 (Контакты цепи управления) | |
| Длина зачищенной части одной жилы | 14 мм (Цепь питания) |
| 7,5 мм (Цепь управления) | |
| Указания по монтажу | Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше |
| Применять защиту жил (винтовые разъемы без защиты провода) |
Данные о материале
| Материал, контакт | Сплав меди |
|---|---|
| Материал, контактная поверхность, силовой контакт | серебро |
| Материал, контактная поверхность, управляющий контакт | серебро |
| Материал, держатель контакта | PC |
Электрические характеристики
| Расчетное напряжение (III/3) | 830 В (Контакты цепи питания) |
|---|---|
| 400 В (Контакты цепи управления) | |
| Расчетное импульсное напряжение | 8 кВ (Контакты цепи питания) |
| 6 кВ (Контакты цепи управления) | |
| Расчетный ток | 80 A (Контакты цепи питания) |
| 16 A (Контакты цепи управления) |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140816 |
|---|---|
| eCl@ss 4.1 | 27140816 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27261200 |
| eCl@ss 6.0 | 27261200 |
| eCl@ss 7.0 | 27440205 |
| eCl@ss 8.0 | 27440205 |
| eCl@ss 9.0 | 27440205 |
