Возможные производители: KLEMSAN
Магистральный кабель, применение: Концентратор сигналов датчиков и исполнительных элементов, тип подключения: Розетка M8 металл, количество гнезд: 4, полюсов: 8, механические ключи: A - стандарт, гнездо для платы: oдин ряд, индикатор состояния: Нет; годключение магистрального кабеля: Штекерный разъем M 16, PUR/PVC, длина кабеля: 5 м, экранировка: нет
Общие сведения
| Расчетное напряжение | 125 В AC |
|---|---|
| 150 В DC | |
| Полюсов | 8 |
| Количество гнезд | 4 |
| Тип подключения, датчик / исполнительный элемент | Розетка M8 |
Окружающие условия
| Степень защиты | IP67 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
| -40 °C ... 90 °C (При жестком монтаже) | |
| -5 °C ... 80 °C (При подвижном монтаже) |

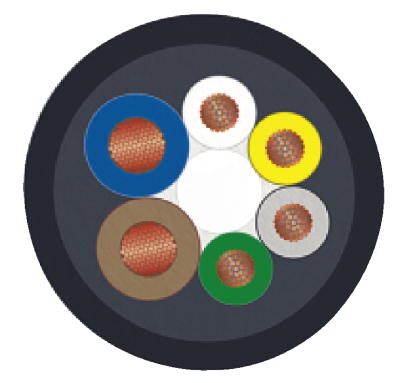

Характеристики магистрального кабеля
| Тип подключения | Штекерный разъем M 16 |
|---|---|
| Длина кабеля | 5 м |
| Тип кабеля | Высокопрочный магистральный кабель |
| Сечение, сигнальная линия | 4x 0,34 мм² |
| AWG, сигнальная линия | 22 |
| Конструкция кабеля, сигнальная линия | 42x 0,10 мм |
| Сечение, цепь питания | 2x 0,75 мм² |
| AWG, напряжение питания | 18 |
| Конструкция кабеля, напряжение питания | 96x 0,10 мм |
| Наружный диаметр | 7,1 мм |
| Макс. количество циклов изгибания | 1500000 |
| Радиус изгиба | 100 мм |
| Путь перемещения | 2 м |
| Скорость поперечного перемещения | 2 м/c |
Тип изоляционного материала
| Материал корпуса | полиуретан |
|---|---|
| Материал, контакт, сторона магистрального кабеля | Сплав меди |
| Материал, контактная поверхность, сторона магистрального кабеля | позолочен. |
| Материал держателя контакта, сторона магистрального кабеля | TPU |
| Материал, резьбовая втулка | Сплав меди |
| Материал, поверхность резьбовой втулки | Покрытый никелем |
| Материал уплотнения | NBR |
Назначение выводов
| Гнездо/полюс = вывод = цвет жилы | 1 / 4 (A) = P = WH |
|---|---|
| 2 / 4 (A) = J = GN | |
| 3 / 4 (A) = T = YE | |
| 4 / 4 (A) = S = GY | |
| 1-4 / 1 (+ 120 V) = A+M = BN | |
| 1-4 / 3 (0 V) = L+U = BU |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27060306 |
|---|---|
| eCl@ss 4.1 | 27060306 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27061800 |
| eCl@ss 6.0 | 27279200 |
| eCl@ss 7.0 | 27279218 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060311 |
