Возможные производители: KLEMSAN

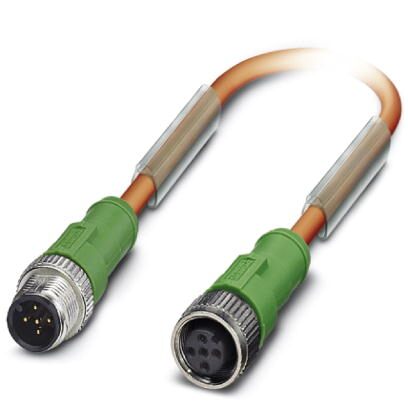

Кабель для датчика / исполнительного элемента, 5-полюсн., PUR без галогенов, отвержденный излучением, оранжевый RAL 2003, Штекеры прямое M12, А-кодирование, к Гнездо прямое M12, А-кодирование, длина кабеля: 1 м, Исполнения на заказ
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
|---|---|
| Степень защиты | IP65 |
| IP67 | |
| IP68 |
Общие сведения
| Расчетный ток при 40 ℃ | 4 A |
|---|---|
| Расчетное напряжение | 48 В AC |
| 60 В DC | |
| Полюсов | 5 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Индикатор состояния | Нет |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Циклы установки | ≥ 100 |
Материал
| Класс воспламеняемости согласно UL 94 | HB |
|---|---|
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | TPU GF |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
Кабель
| Тип кабеля | PUR, отвержденный излучением, без галогена, оранжевого цвета |
|---|---|
| Тип кабеля (краткое обозначение) | 150 |
| Условное обозначение кабеля | D12YSL11X-JB |
| Сечение провода | 4x 0,34 мм² (Сигнальный провод) |
| 1x 0,5 мм² (Разъем PE) | |
| AWG, сигнальная линия | 22 |
| AWG, напряжение питания | 20 |
| Конструкция кабеля, сигнальная линия | 42x 0,10 мм |
| Конструкция кабеля, напряжение питания | 24x 0,15 мм |
| Цвета жил | коричневый, синий, черный, белый, желто-зеленый |
| Общая скрутка | 5 жил в скрутке |
| Внешняя оболочка, цвет | оранжевый RAL 2003 |
| Наружный диаметр кабеля D | 5,2 мм ±0,2 мм |
| Минимальный радиус изгиба, при жесткой прокладке | мин. 20 мм |
| Минимальный радиус изгиба, при подвижной прокладке | мин. 30 мм |
| Количество циклов изгибания | 5000000 |
| Радиус изгиба | 52 мм |
| Путь перемещения | 10 м |
| Скорость поперечного перемещения | 3 м/c |
| Внешняя оболочка, материал | PUR |
| Материал, изоляция проводника | PE |
| Материал проводника | медный гибкий провод |
| Сопротивление кабеля | ≤ 57,5 Ом/км (для кабеля сечением 0,34 мм²) |
| ≤ 39 Ом/км (для кабеля сечением 0,5 мм²) | |
| Номинальное напряжение, проводник | 250 В (AC) |
| Испытательное напряжение, проводник | 2000 В (50 Гц, 5 минут) |
| Прочие характеристики | не содержит силикона |
| отвержденный излучением | |
| Негорючесть | DIN VDE 0472 T.804, вид испытаний B |
| Без галогенов | кабель из не содержащего галогенов материала |
| Стойкость, прочие данные | устойчивость к гидролизу и микроорганизмам |
| устойчив к УФ-излучению | |
| устойчив к сварочным брызгам | |
| Температура окружающей среды (при эксплуатации) | -50 °C ... 105 °C (кабель, жестко прокладываемый) |
| -40 °C ... 105 °C (кабель, для подвижного монтажа) |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27060306 |
|---|---|
| eCl@ss 4.1 | 27060306 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27061800 |
| eCl@ss 6.0 | 27279200 |
| eCl@ss 7.0 | 27279218 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060311 |
