Артикул:
1702667
Внутрений код:
PC-1702667
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
100,5 кб
Характеристики
Норма упаковки
—
470
Вес, шт
—
2,310 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Корпусная часть для печатных плат, номинальный ток: 8 A, расчетное напряжение (III/2): 160 В, полюсов: 10, размер шага: 3,81 мм, цвет: черный, поверхность контакта: олово, монтаж: THR пайка
Характеристики товаров
| Условное обозначение | Компоненты для проходного монтажа |
|---|---|
| Штекерная система | MINI COMBICON |
| Тип контактов | штыревое |
| Серия изделий | MC 1,5/..-G-THR |
| Размер шага | 3,81 мм |
| Полюсов | 10 |
| Тип монтажа | THR пайка |
| Расположение выводов | Линейное расположение выводов |
| Крепление | без |
| Количество ярусов | 1 |
| Количество точек подключения | 10 |
| Количество потенциалов | 10 |
Электрические параметры
| Расчетный ток | 8 A |
|---|---|
| Расчетное напряжение изоляции (III/2) | 160 В |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
Данные о материале - контакт
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
|---|---|
| Материал, контакт | Сплав меди |
| Качество поверхности | гальваническое лужение |
| Металлическая поверхность зоны контакта (покрытие) | Олово (3 - 5 мкм Sn) |
| Металлическая поверхность зоны контакта (промежуточное покрытие) | Никель (1 - 3 мкм Ni), |
| Металлическая поверхность зоны пайки (покрытие) | Олово (3 - 5 мкм Sn) |
| Металлическая поверхность зоны пайки (промежуточное покрытие) | Никель (1,3 - 3 мкм Ni) |
Данные о материале - корпус
| Изоляционный материал | LCP |
|---|---|
| Группа изоляционного материала | IIIa |
| CTI согласно МЭК 60112 | 175 |
| Класс воспламеняемости согласно UL 94 | V0 |

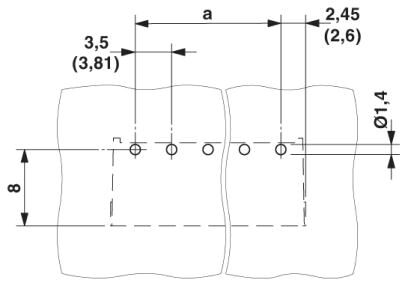

Указание размеров изделия
| Чертеж |  |
|---|---|
| Подпись к рисунку | Схематичное изображение - более подробную информацию см. в чертеже изделия, размещенном в разделе загрузок |
| Длина [ l ] | 9,2 мм |
| Ширина [ w ] | 39,49 мм |
| Высота [ h ] | 8,3 мм |
| Размер шага | 3,81 мм |
| Монтажная высота (высота без паечного штифта) | 6,9 мм |
| Длина выводов [P] | 1,4 мм |
| Размеры штыря | 0,8 x 0,8 мм |
| Размер a | 34,29 мм |
Данные по упаковке
| Чертеж |  |
|---|---|
| Форма упаковки | Лента шириной 56 мм |
| Количество в одной упаковке | 470 |
| Наименование, количество в одной упаковке | Шт. |
| Ширина ленты [W] | 56 мм |
| Диаметр катушки [A] | 330 мм |
| Внешний размер катушки [W2] | 62,4 мм |
| Тип упаковки | Прозрачный мешок |
Указания по применению
| Процесс | пайка оплавлением / волной припоя |
|---|---|
| Спецификации по испытанию | в соответствии с IPC/JEDEC J-STD-020D.1:2008-03 |
| в соответствии с МЭК 61760-1:2006-04 | |
| в соответствии с МЭК 60068-2-58:2005-02 | |
| Уровень чувствительности к влажности | MSL 1 |
| Классификационная температура Tc | 260 °C |
| Циклы пайки методом оплавления | 3 |
Окружающие условия
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |

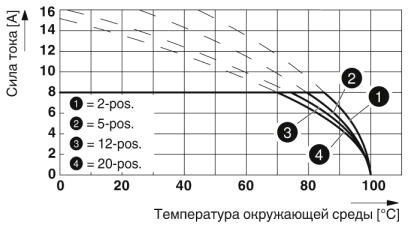

| Температура окружающей среды (при эксплуатации) | -40 °C (В зависимости от кривой изменения параметров от температуры.) |
Воздушные пути и пути утечки
| Группа изоляционного материала | IIIa |
|---|---|
| Расчетное напряжение изоляции (III/3) | 160 В |
| Расчетное напряжение изоляции (III/2) | 160 В |
| Расчетное напряжение изоляции (II/2) | 250 В |
| Расчетное импульсное напряжение (III/3) | 2,5 кВ |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
| Расчетное импульсное напряжение (II/2) | 2,5 кВ |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
