Артикул:
1703063
Внутрений код:
PC-1703063
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
106,8 кб
Характеристики
Норма упаковки
—
50
Вес, шт
—
6,500 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
356.83 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

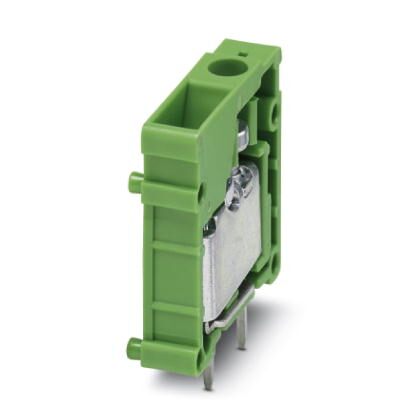

Клеммы для печатной платы, номинальный ток: 32 A, номинальное напряжение: 320 В, размер шага: 6,35 мм, полюсов: 1, тип подключения: Фронтальные винтовые зажимы, монтаж: Пайка волной припоя, направление подключения, проводник/печатная плата: 90 °, цвет: зеленый. Возможна установка в ряд модулей с различным количеством полюсов (контактов)!
Характеристики товаров
| Условное обозначение | Клеммы для печатной платы |
|---|---|
| Серия изделий | FRONT 4-V |
| Размер шага | 6,35 мм |
| Полюсов | 1 |
| Тип подключения | Фронтальные винтовые зажимы |
| Резьба винтов | M3 |
| Тип монтажа | Пайка волной припоя |
| Расположение выводов | Линейное расположение выводов |
| Количество ярусов | 1 |
| Количество точек подключения | 1 |
| Количество потенциалов | 1 |
Электрические параметры
| Расчетный ток | 32 A |
|---|---|
| Расчетное напряжение изоляции (III/2) | 320 В |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
Соединительная способность
| Сечение жесткого провода | 0,5 мм² ... 6 мм² |
|---|---|
| Один проводник/точка подключения многопроволочная GRP | 0,5 мм² ... 6 мм² |
| Сечение гибкого провода | 0,5 мм² ... 6 мм² |
| Сечение провода AWG / kcmil | 20 ... 10 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,5 мм² ... 4 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,5 мм² ... 2,5 мм² |
| 2 жестких провода одинакового сечения | 0,5 мм² ... 1,5 мм² |
| 2 гибких провода одинакового сечения | 0,5 мм² ... 1,5 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH | 0,25 мм² ... 1 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH | 0,5 мм² ... 1 мм² |
| Длина оголяемой части | 14 мм |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
Данные о материале - контакт
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
|---|---|
| Материал, контакт | Сплав меди |
| Качество поверхности | гальваническое лужение |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (5 - 7 мкм Sn) |
| Металлическая поверхность зоны пайки (покрытие) | Олово (5 - 7 мкм Sn) |
Данные о материале - корпус
| Изоляционный материал | PA |
|---|---|
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 | 850 |
| Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 | 775 |
| Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 | 125 °C |
Указание размеров изделия

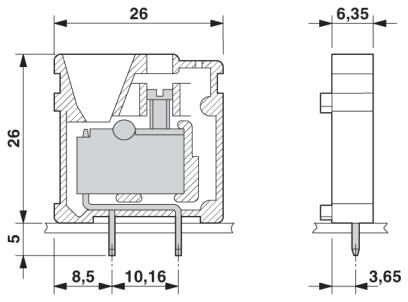

| Чертеж |  |
|---|---|
| Длина [ l ] | 26 мм |
| Ширина [ w ] | 7,62 мм |
| Высота [ h ] | 32 мм |
| Размер шага | 6,35 мм |
| Монтажная высота (высота без паечного штифта) | 26 мм |
| Длина выводов [P] | 5 мм |
| Размеры штыря | 1 x 0,8 мм |
Данные по упаковке
| Форма упаковки | в картонной коробке |
|---|---|
| Количество в одной упаковке | 50 |
| Наименование, количество в одной упаковке | Шт. |
| Тип упаковки | Картон |
Окружающие условия
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Температура окружающей среды (при эксплуатации) | -40 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик) |
Подключение и метод кабельной разводки
| Испытание на повреждение и расшатывание проводника | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Испытание проведено |
Испытание на растяжение
| Испытание на растяжение | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Испытание проведено | |
| Сечение провода / тип кабеля / растягивающее усилие | 0,5 мм² / жесткий / > 20 Н |
| 0,5 мм² / гибкий / > 20 Н | |
| 6 мм² / жесткий / > 80 Н | |
| 6 мм² / гибкий / > 80 Н |
Электрические испытания
| Расчетный ток | 32 A |
|---|---|
| Расчетное напряжение изоляции (III/2) | 320 В |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
Воздушные пути и пути утечки
| Группа изоляционного материала | I |
|---|---|
| Расчетное напряжение изоляции (III/3) | 320 В |
| Расчетное напряжение изоляции (III/2) | 320 В |
| Расчетное напряжение изоляции (II/2) | 630 В |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| CSA | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
Документы
Техническая документация
106,8 кб
