Возможные производители: KLEMSAN

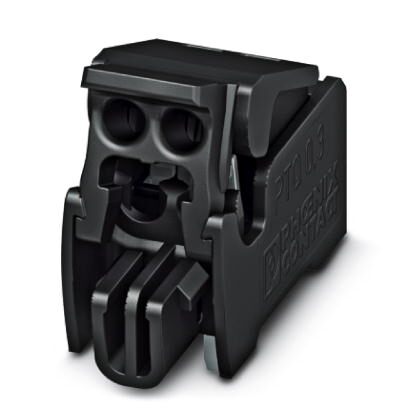

Клеммы для печатной платы, номинальный ток: 4 A, номинальное напряжение: 160 В, размер шага: 2,5 мм, полюсов: 2, тип подключения: Ножевые контакты, монтаж: THR пайка, направление подключения, проводник/печатная плата: 0 °, цвет: черный
Преимущества для Вас
- Подключение без предварительной обработки провода для значительной экономии времени
- Ножевые клеммы QUICKON для обслуживания пальцем обеспечивают возможность повторного подключения провода
- Предназначены для интеграции в процессы пайки SMT

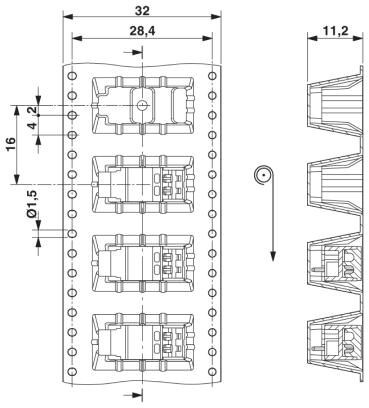

- Поставляются в лентах согласно МЭК 60286-3 для систем автоматизированного монтажа
- Цапфа для защиты от проворачивания упрощает процесс размещения компонентов на печатной плате

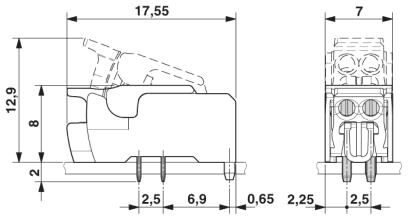

Размеры
| Длина [ l ] | 17,55 мм |
|---|---|
| Размер шага | 2,5 мм |
| Размер a | 2,5 мм |
| Ширина [ w ] | 7 мм |
| Высота | 8 мм |
| Высота [ h ] | 8 мм |
| Длина выводов [P] | 2 мм |

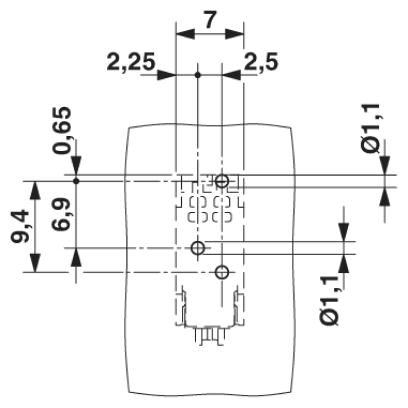

| Расстояние между штырями | 2,5 мм |
| Диаметр отверстий | 1,1 мм |
Общие сведения
| Серия изделий | PTQ 0,3/..-THR |
|---|---|
| Группа изоляционного материала | IIIa |
| Расчетное импульсное напряжение (III/3) | 2,5 кВ |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
| Расчетное импульсное напряжение (II/2) | 2,5 кВ |
| Расчетное напряжение (III/3) | 160 В |
| Расчетное напряжение (III/2) | 160 В |
| Расчетное напряжение (II/2) | 200 В |

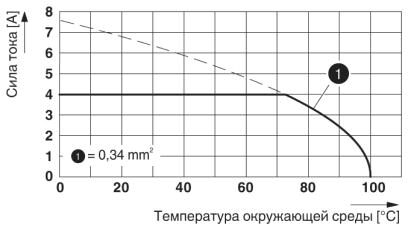

| Номинальный ток IN | 4 A |
| Номинальное сечение | 0,34 мм² |
| Максимальный ток нагрузки | 4 A |
| Изоляционный материал | LCP |
| Поверхность вывода под пайку | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Полюсов | 2 |
Характеристики клемм
| Сечение жесткого проводника мин. | 0,14 мм² |
|---|---|
| Сечение жесткого проводника макс. | 0,34 мм² |
| Сечение гибкого проводника мин. | 0,14 мм² |
| Сечение гибкого проводника макс. | 0,34 мм² |
| Сечение провода AWG мин. | 26 |
| Сечение провода AWG макс. | 22 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
