Возможные производители: KLEMSAN
Клеммы для печатной платы, номинальный ток: 5 A, номинальное напряжение: 160 В, размер шага: 3,81 мм, полюсов: 11, тип подключения: Ножевые контакты, монтаж: Пайка волной припоя, направление подключения, проводник/печатная плата: 0 °, цвет: зеленый

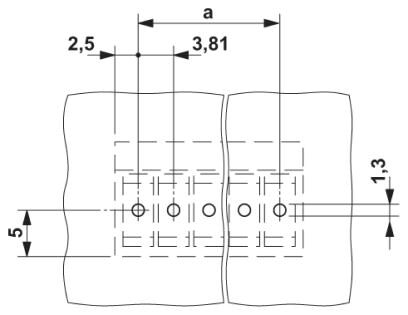

Размеры
| Длина [ l ] | 12,4 мм |
|---|---|
| Размер шага | 3,81 мм |
| Размер a | 38,1 мм |
| Ширина [ w ] | 43,1 мм |
| Высота | 18,8 мм |
| Высота [ h ] | 22,2 мм |
| Длина выводов [P] | 3,4 мм |
| Диаметр отверстий | 1,3 мм |
Общие сведения
| Серия изделий | IDC 0,3 |
|---|---|
| Группа изоляционного материала | I |
| Расчетное импульсное напряжение (III/3) | 2,5 кВ |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
| Расчетное импульсное напряжение (II/2) | 2,5 кВ |
| Расчетное напряжение (III/3) | 160 В |
| Расчетное напряжение (III/2) | 160 В |
| Расчетное напряжение (II/2) | 320 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 5 A |
| Номинальное сечение | 0,34 мм² |
| Максимальный ток нагрузки | 5 A (для кабеля сечением 0,34 мм²) |
| Изоляционный материал | PA |
| Поверхность вывода под пайку | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Полюсов | 11 |
Характеристики клемм
| Сечение жесткого проводника мин. | 0,13 мм² |
|---|---|
| Сечение жесткого проводника макс. | 0,34 мм² |
| Сечение гибкого проводника мин. | 0,22 мм² |
| Сечение гибкого проводника макс. | 0,34 мм² |
| Сечение провода AWG мин. | 26 |
| Сечение провода AWG макс. | 22 |
| Диаметр проводника вкл. изоляцию | 1,8 мм |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| CSA | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
