Возможные производители: KLEMSAN
Корпусная часть для печатных плат, номинальный ток: 8 A, расчетное напряжение (III/2): 160 В, полюсов: 11, размер шага: 3,81 мм, цвет: черный, поверхность контакта: олово, монтаж: THR пайка, Информация для пользователя и рекомендации по проектированию процесса технологии сквозного печатного монтажа находится в разделе загрузок
Преимущества для Вас
- Предназначены для интеграции в процессы пайки SMT
- Привинчиваемый фланец для максимальной механической стабильности
- Вертикальное подключение обеспечивает многорядное расположение на печатной плате
- Наивысшая гибкость в процессе проектирования устройств — разъем на плату для штекерных разъемов с различными технологиями подключения

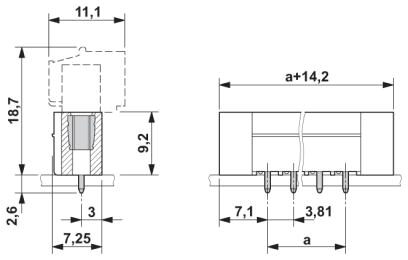

Размеры
| Длина [ l ] | 7,25 мм |
|---|---|
| Ширина | 52,3 мм |
| Размер шага | 3,81 мм |
| Размер a | 38,1 мм |
| Ширина [ w ] | 52,3 мм |
| Высота [ h ] | 11,8 мм |
| Высота | 9,2 мм |
| Длина штыря под пайку | 2,6 мм |
| Размеры штыря | 0,8 x 0,8 мм |
| Длина | 7,25 мм |
Общие сведения
| Серия изделий | MCV 1,5/..-GF-THR |
|---|---|
| Группа изоляционного материала | IIIa |
| Расчетное импульсное напряжение (III/3) | 2,5 кВ |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
| Расчетное импульсное напряжение (II/2) | 2,5 кВ |
| Расчетное напряжение (III/3) | 160 В |
| Расчетное напряжение (III/2) | 160 В |
| Расчетное напряжение (II/2) | 250 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 8 A |
| Максимальный ток нагрузки | 8 A |
| Изоляционный материал | LCP |
| Класс воспламеняемости согласно UL 94 | V0 |
| Цвет | черный |
| Полюсов | 11 |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| CUL | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
