Клеммы для печатной платы, номинальный ток: 76 A, номинальное напряжение: 1000 В, размер шага: 10,16 мм, полюсов: 2, тип подключения: Винтовой зажим с натяжной гильзой, монтаж: Пайка волной припоя, направление подключения, проводник/печатная плата: 0 °, цвет: зеленый
Преимущества для Вас
- Известный принцип подключения позволяет применение во всем мире
- Незначительное нагревание благодаря высокой контактной ЭДС
- Возможно подсоединение двух проводников
- Неограниченный допуск UL в отношении напряжения 600 В благодаря компактному расположению штыревых выводов в шахматном порядке
- Встроенное приспособление для защиты от неправильного подключения проводника в нижней части под натяжной гильзой
Характеристики товаров
| Условное обозначение | Клеммы для печатной платы |
|---|---|
| Серия изделий | MKDS 10 HV |
| Размер шага | 10,16 мм |
| Полюсов | 2 |
| Тип подключения | Винтовой зажим с натяжной гильзой |
| Форма привода, головка винта | прямой шлиц (L) |
| Резьба винтов | M4 |
| Тип монтажа | Пайка волной припоя |
| Расположение выводов | Зигзагообр. разводка выводов W |
| Количество ярусов | 1 |
| Количество точек подключения | 2 |
| Количество потенциалов | 2 |
Электрические параметры
| Расчетный ток | 76 A |
|---|---|
| Расчетное напряжение изоляции (III/2) | 1000 В |
| Расчетное импульсное напряжение (III/2) | 8 кВ |
Соединительная способность
| Сечение жесткого провода | 0,5 мм² ... 16 мм² |
|---|---|
| Сечение гибкого провода | 0,5 мм² ... 16 мм² |
| Сечение провода AWG / kcmil | 20 ... 6 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,5 мм² ... 16 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,5 мм² ... 16 мм² |
| 2 жестких провода одинакового сечения | 0,5 мм² ... 6 мм² |
| 2 гибких провода одинакового сечения | 0,5 мм² ... 6 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH | 0,5 мм² ... 4 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH | 0,5 мм² ... 6 мм² |
| Длина оголяемой части | 10 мм |
| Момент затяжки | 1,2 Нм ... 1,5 Нм |
Данные о материале - контакт
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
|---|---|
| Материал, контакт | Сплав меди |
| Качество поверхности | гальваническое лужение |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (5 - 7 мкм Sn) |
| Металлическая поверхность точки подключения (промежуточное покрытие) | Никель (2 - 3 мкм Ni) |
| Металлическая поверхность зоны пайки (покрытие) | Олово (5 - 7 мкм Sn) |
| Металлическая поверхность зоны пайки (промежуточное покрытие) | Никель (2 - 3 мкм Ni) |
Данные о материале - корпус
| Изоляционный материал | PA |
|---|---|
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 | 850 |
| Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 | 775 |
| Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 | 125 °C |
Указание размеров изделия
| Чертеж |  |
|---|---|

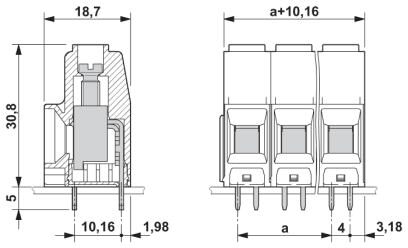

| Подпись к рисунку | Схематичное изображение - более подробную информацию см. в чертеже изделия, размещенном в разделе загрузок |
| Длина [ l ] | 18,7 мм |
| Ширина [ w ] | 20,32 мм |
| Высота [ h ] | 35,8 мм |
| Размер шага | 10,16 мм |
| Монтажная высота (высота без паечного штифта) | 30,8 мм |
| Длина выводов [P] | 5 мм |
| Размеры штыря | 1 x 0,9 мм |
| Размер a | 10,16 мм |
Данные по упаковке
| Форма упаковки | в картонной коробке |
|---|---|
| Количество в одной упаковке | 50 |
| Наименование, количество в одной упаковке | Шт. |
Указания по применению
| Процесс | Пайка волной припоя |
|---|---|
| Спецификации по испытанию | в соответствии с МЭК 61760-1:2006-04 |
| в соответствии с МЭК 60068-2-54:2006-04 |
Окружающие условия
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |

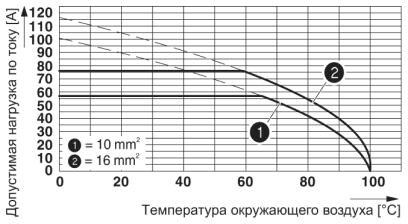

| Температура окружающей среды (при эксплуатации) | -40 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик) |
Подключение и метод кабельной разводки
| Проверка подключения | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
|---|---|
| Результат проверки | Испытание проведено |
| Испытание на повреждение и расшатывание проводника | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Испытание проведено |
Испытание на растяжение
| Испытание на растяжение | DIN EN 60998-2-1 (VDE 0613-2-1):2005-03 |
|---|---|
| Испытание проведено | |
| Сечение провода / тип кабеля / растягивающее усилие | 0,5 мм² / жесткий / гибкий / > 20 Н |
| 10 мм² / гибкий / > 90 Н | |
| 16 мм² / жесткий / > 100 Н |
Электрические испытания
| Расчетный ток | 76 A |
|---|---|
| Расчетное напряжение изоляции (III/2) | 1000 В |
| Расчетное импульсное напряжение (III/2) | 8 кВ |
Воздушные пути и пути утечки
| Группа изоляционного материала | I |
|---|---|
| Расчетное напряжение изоляции (III/3) | 800 В |
| Расчетное напряжение изоляции (III/2) | 1000 В |
| Расчетное напряжение изоляции (II/2) | 1000 В |
| Расчетное импульсное напряжение (III/3) | 8 кВ |
| Расчетное импульсное напряжение (III/2) | 8 кВ |
| Расчетное импульсное напряжение (II/2) | 8 кВ |
Испытание на вибростойкость
| Стойкость к старению и воздействию влаги, защита от попадания твердых тел и проникновения воды | Испытание проведено DIN EN 60998-1 (VDE 0613-1):2005-03 168 ч/100 °C 48 h/30 °C/92 % |
|---|---|
| Результат проверки | Испытание проведено |
| Спецификация испытания | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Сухое тепло | 168 ч/100 °C |
| Нагрев при высокой влажности | 48 h/30 °C/92 % |
Стойкость к старению и воздействию влаги, защита от попадания твердых тел
| Результат проверки | Испытание проведено |
|---|---|
| Спецификация испытания | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Сухое тепло | 168 ч/100 °C |
| Нагрев при высокой влажности | 48 h/30 °C/92 % |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| CUL | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
