Возможные производители: KLEMSAN
Клеммы для печатной платы, номинальный ток: 20 A, размер шага: 5,08 мм, полюсов: 3, тип подключения: Пружинные зажимы Push-in, монтаж: Пайка волной припоя, направление подключения, проводник/печатная плата: 90 °, цвет: зеленый
Преимущества для Вас
- Зажим Push-in быстрого подключения без использования инструментов
- Заданное контактное нажатие обеспечивает долговременную стабильность замыкания контакта
- Интуитивно-понятное управление благодаря цветным контрастным нажимным кнопкам
- Быстрое и удобное тестирование с помощью встроенной возможности контроля
- Ножки позволяют производить очистку или заливку печатной платы

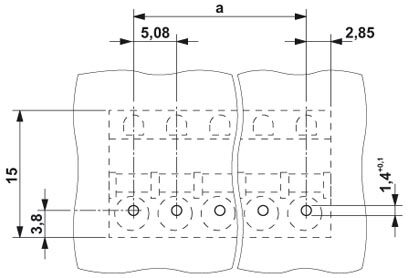

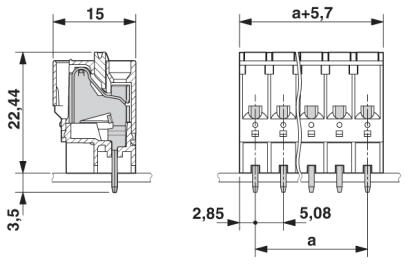

Размеры
| Длина [ l ] | 21,9 мм |
|---|---|
| Размер шага | 5,08 мм |
| Размер a | 10,16 мм |
| Ширина [ w ] | 15,86 мм |
| Высота | 15 мм |
| Высота [ h ] | 18,5 мм |
| Длина выводов [P] | 3,5 мм |
| Расстояние между штырями | 5,08 мм |
| Диаметр отверстий | 1,4 мм |
Общие сведения
| Серия изделий | FKIC 2,5/..-TB |
|---|---|
| Группа изоляционного материала | I |
| Расчетное напряжение (III/3) | 250 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 20 A |
| Номинальное сечение | 2,5 мм² |
| Изоляционный материал | PA |
| Поверхность вывода под пайку | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Полюсов | 3 |
Характеристики клемм
| Сечение жесткого проводника мин. | 0,2 мм² |
|---|---|
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,25 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,25 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,25 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 1,5 мм² |
| Сечение провода AWG мин. | 26 |
| Сечение провода AWG макс. | 14 |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| CUL | |
| Класс воспламеняемости согласно UL 94 | V0 |
Классификация
