Артикул:
1714898
Внутрений код:
PC-1714898
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
101,1 кб
Характеристики
Норма упаковки
—
280
Вес, шт
—
3,260 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
702.90 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

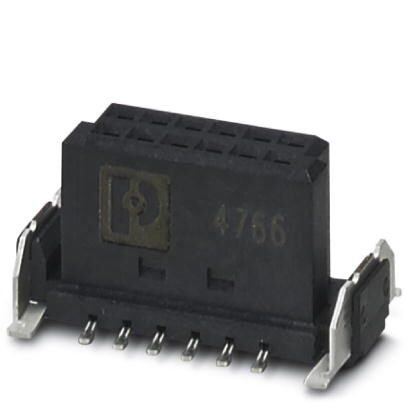

Пружинная колодка SMD, Номинальный ток при 20 °C: 1,4 A, Испытательное напряжение: 500 В AC, полюсов: 50, размер шага: 1,27 мм, цвет: черный, поверхность контакта: Золото, монтаж: SMD пайка
Преимущества для Вас
- Позолоченные контактные площадки обеспечивают долговременную стабильность качества передачи
- Компактные, многоконтактные штекерные разъемы «плата-плата» или «кабель-плата» для компактной конструкции устройств
- Сгруппированные, копланарные или прямоугольные разъемы печатной платы обеспечивают гибкость в устройстве
- Возможность комбинирования ножевых и пружинных колодок различной высоты - с учетом индивидуальных расстояний между печатными платами от 8 мм до 13,8 мм
Характеристики товаров
| Условное обозначение | Колодки с пружинными зажимами SMD |
|---|---|
| Штекерная система | Fine Pitch 1,27 mm |
| Тип контактов | Гнездовая часть |
| Серия изделий | FP 1,27/...-FV 6,25 |
| Размер шага | 1,27 мм |
| Полюсов | 50 |
| Тип монтажа | SMD пайка |
| Расположение выводов | Линейные размеры планшета |
| Количество ярусов | 2 |
| Количество потенциалов | 50 |
Электрические данные
| Номинальный ток при 20 °C | 1,4 A (50-полюсн.) |
|---|---|
| Испытательное напряжение | 500 В AC |
| Переходное сопротивление | ≤25 мΩ, (МЭК 60512-2-1:2002-02) |
| Сопротивление изоляции | ≥ 10 GΩ, (IEC 60512-3-1:2002-02) |
Данные о материале - контакт
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
|---|---|
| Материал, контакт | Сплав меди |
| Качество поверхности | Выборочное покрытие |
| Металлическая поверхность зоны контакта (покрытие) | Золото (Au) |
| Металлическая поверхность зоны контакта (промежуточное покрытие) | Никель (Ni), Палладий-никель (PdNi) |
Данные о материале - корпус
| Изоляционный материал | LCP |
|---|---|
| Группа изоляционного материала | IIIa |
| CTI согласно МЭК 60112 | 175 |
| Класс воспламеняемости согласно UL 94 | V0 |
Указание размеров изделия
| Длина [ l ] | 7,2 мм |
|---|---|
| Ширина [ w ] | 36,84 мм |
| Высота [ h ] | 6,95 мм |
| Размер шага | 1,27 мм |
| Монтажная высота (высота без паечного штифта) | 6,25 мм |
| Расстояние между штырями | 1,27 мм |
| Компланарность | ≤ 0,1 мм |
| Размер a | 30,48 мм |
Размеры для приложения
| Перекрытие контактов | 0,9 мм |
|---|---|
| Длина нахлеста | 1,5 мм |
| Смещение центра | ± 0,7 мм по продольной и поперечной оси |
| Угловой допуск | ± 4 ° по продольной оси |
| ± 2 ° по поперечной оси | |
| Высота укладки | 8 мм Допуск: +1,5 мм (в сочетании с Серия изделий:FP 1,27/...-MV 1,75) |
| 9,5 мм Допуск: +1,5 мм (в сочетании с Серия изделий:FP 1,27/...-MV 3,25) |
Данные по упаковке
| Чертеж |  |
|---|---|
| Форма упаковки | Лента шириной 56 мм |
| Количество в одной упаковке | 280 |
| Наименование, количество в одной упаковке | Шт. |
| Ширина ленты [W] | 56 мм |
| Диаметр катушки [A] | 330 мм |
| Внешний размер катушки [W2] | 62,4 мм |
| Тип упаковки | Прозрачный мешок |
Указания по применению
| Процесс | Пайка оплавлением |
|---|---|
| Спецификации по испытанию | в соответствии с IPC/JEDEC J-STD-020E:2014-12 |
| Уровень чувствительности к влажности | MSL 1 |
| Классификационная температура Tc | 260 °C |
Окружающие условия
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Температура окружающей среды (при эксплуатации) | -55 °C ... 125 °C |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
