Возможные производители: KLEMSAN
Клеммы для печатной платы, номинальный ток: 16 A, номинальное напряжение: 630 В, размер шага: 7,62 мм, полюсов: 9, тип подключения: Винтовой зажим с натяжной гильзой, монтаж: Пайка волной припоя, направление подключения, проводник/печатная плата: 45 °, цвет: зеленый. Возможна установка в ряд модулей с различным количеством полюсов (контактов)!
Преимущества для Вас
- Известный принцип подключения позволяет применение во всем мире
- Незначительное нагревание благодаря высокой контактной ЭДС
- Возможно подсоединение двух проводников
- Самая маленькая конструкция для проводов соответствующего сечения
- Скошенный разъем обеспечивает возможность многорядного расположения на печатной плате
- Больший шаг для повышенных требований к напряжению
- Боковая защелка позволяет индивидуально комбинировать различное количество полюсов

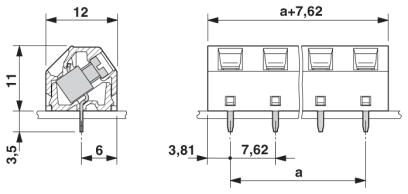

Размеры
| Длина [ l ] | 12 мм |
|---|---|
| Размер шага | 7,62 мм |
| Размер a | 60,96 мм |
| Ширина [ w ] | 68,58 мм |
| Высота | 11 мм |
| Высота [ h ] | 14,5 мм |
| Длина выводов [P] | 3,5 мм |
| Диаметр отверстий | 1,3 мм |
Общие сведения
| Серия изделий | GSMKDSN 1,5 |
|---|---|
| Группа изоляционного материала | I |
| Расчетное импульсное напряжение (III/3) | 6 кВ |
| Расчетное импульсное напряжение (III/2) | 6 кВ |
| Расчетное импульсное напряжение (II/2) | 6 кВ |
| Расчетное напряжение (III/3) | 500 В |
| Расчетное напряжение (III/2) | 630 В |
| Расчетное напряжение (II/2) | 1000 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 16 A |
| Номинальное сечение | 1,5 мм² |
| Максимальный ток нагрузки | 16 A (для кабеля сечением 1,5 мм²) |
| Изоляционный материал | PA |
| Поверхность вывода под пайку | |
| Класс воспламеняемости согласно UL 94 | V2 |
| Калиберная пробка | A1 |
| Длина снятия изоляции | 6 мм |
| Полюсов | 9 |
| Резьба винтов | M3 |
| Мин. момент затяжки | 0,5 Нм |
| Момент затяжки, макс. | 0,6 Нм |
Характеристики клемм
| Сечение жесткого проводника мин. | 0,14 мм² |
|---|---|
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,14 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,25 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 1,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,25 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 1,5 мм² |
| Сечение провода AWG мин. | 26 |
| Сечение провода AWG макс. | 16 |
| 2 жестких провода одинакового сечения, мин. | 0,14 мм² |
| 2 жестких провода одинакового сечения, макс. | 0,75 мм² |
| 2 гибких провода одинакового сечения, мин. | 0,14 мм² |
| 2 гибких провода одинакового сечения, макс. | 0,75 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 0,25 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 0,5 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,5 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 1 мм² |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| CSA | |
| Класс воспламеняемости согласно UL 94 | V2 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
