Возможные производители: KLEMSAN
Корпусная часть для печатных плат, номинальный ток: 12 A, расчетное напряжение (III/2): 320 В, полюсов: 12, размер шага: 5,08 мм, цвет: зеленый, поверхность контакта: олово, монтаж: THR пайка
Преимущества для Вас
- Предназначены для интеграции в процессы пайки SMT
- Вертикальное подключение обеспечивает многорядное расположение на печатной плате
- Привинчиваемый фланец для максимальной механической стабильности
- Наивысшая гибкость в процессе проектирования устройств — разъем на плату для штекерных разъемов с различными технологиями подключения
Размеры
| Длина [ l ] | 8,57 мм |
|---|---|
| Ширина | 71,07 мм |
| Размер шага | 5,08 мм |
| Размер a | 55,88 мм |
| Ширина [ w ] | 71,07 мм |
| Высота [ h ] | 14,6 мм |
| Высота | 12 мм |
| Длина штыря под пайку | 2,6 мм |
| Размеры штыря | 1 x 1 мм |
| Длина | 8,57 мм |
Общие сведения
| Серия изделий | CCV 2,5/..-GF |
|---|---|
| Группа изоляционного материала | IIIa |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| Расчетное напряжение (III/3) | 250 В |
| Расчетное напряжение (III/2) | 320 В |
| Расчетное напряжение (II/2) | 400 В |
| Подключение согласно стандарту | EN-VDE |

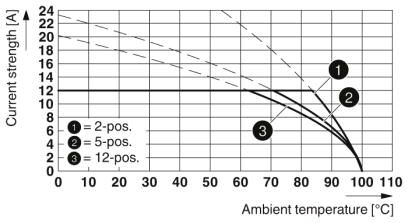

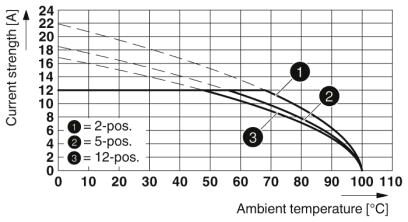

| Номинальный ток IN | 12 A |
| Максимальный ток нагрузки | 12 A (на каждый контакт) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Цвет | зеленый |
| Полюсов | 12 |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
