Артикул:
1727230
Внутрений код:
PC-1727230
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
107,4 кб
Характеристики
Норма упаковки
—
35
Вес, шт
—
3,350 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
203.56 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

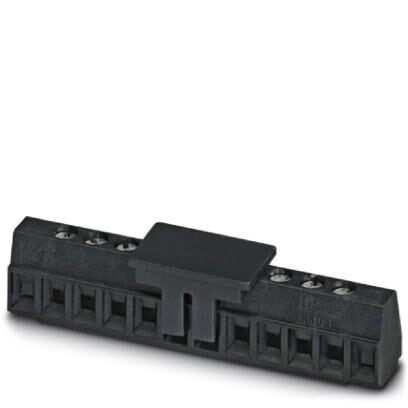

Клеммы для печатной платы, номинальный ток: 8 A, номинальное напряжение: 160 В, размер шага: 3,81 мм, полюсов: 2, тип подключения: Винтовой зажим с натяжной гильзой, монтаж: SMD пайка, направление подключения, проводник/печатная плата: 0 °, цвет: черный
Характеристики товаров
| Условное обозначение | Клеммы для печатной платы |
|---|---|
| Серия изделий | MKDS 1/..-SMD |
| Размер шага | 3,81 мм |
| Полюсов | 2 |
| Тип подключения | Винтовой зажим с натяжной гильзой |
| Форма привода, головка винта | прямой шлиц |
| Резьба винтов | M2 |
| Тип монтажа | SMD пайка |
| Расположение выводов | Линейные размеры планшета |
| Количество ярусов | 1 |
| Количество точек подключения | 2 |
| Количество потенциалов | 2 |
Электрические параметры
| Расчетный ток | 8 A |
|---|---|
| Расчетное напряжение изоляции (III/2) | 160 В |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
Соединительная способность
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
|---|---|
| Сечение гибкого провода | 0,14 мм² ... 1 мм² |
| Сечение провода AWG / kcmil | 26 ... 16 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм² ... 0,5 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,25 мм² ... 0,5 мм² |
| 2 жестких провода одинакового сечения | 0,14 мм² ... 0,5 мм² |
| 2 гибких провода одинакового сечения | 0,14 мм² ... 0,2 мм² |
| Длина оголяемой части | 5 мм |
| Момент затяжки | 0,22 Нм ... 0,25 Нм |
Данные о материале - контакт
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
|---|---|
| Материал, контакт | Сплав меди |
| Качество поверхности | гальваническое лужение |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (5 - 7 мкм Sn) |
| Металлическая поверхность точки подключения (промежуточное покрытие) | Никель (2 - 3 мкм Ni) |
| Металлическая поверхность зоны пайки (покрытие) | Олово (5 - 7 мкм Sn) |
| Металлическая поверхность зоны пайки (промежуточное покрытие) | Никель (2 - 3 мкм Ni) |
Данные о материале - корпус
| Изоляционный материал | PA |
|---|---|
| Группа изоляционного материала | IIIa |
| CTI согласно МЭК 60112 | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 | 850 |
| Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 | 775 |
| Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 | 125 °C |
Указание размеров изделия

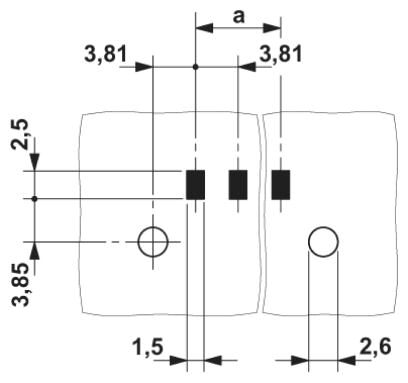

| Чертеж |  |
|---|---|
| Подпись к рисунку | Схематичное изображение - более подробную информацию см. в чертеже изделия, размещенном в разделе загрузок |
| Длина [ l ] | 7,3 мм |
| Ширина [ w ] | 7,61 мм |
| Высота [ h ] | 9,2 мм |
| Размер шага | 3,81 мм |
| Монтажная высота (высота без паечного штифта) | 9,2 мм |
| Размер a | 3,81 мм |
Данные по упаковке
| Форма упаковки | Магазин |
|---|---|
| Количество в одной упаковке | 35 |
| Наименование, количество в одной упаковке | Шт. |
Общие указания по изделиям
| Тип указания | Указание по применению |
|---|---|
| Указание | Вспомогательные компоновочные элементы могут выступать за очертания деталей. Топология печатной платы рассчитана на беспроблемную компоновку. |
Окружающие условия
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Температура окружающей среды (при эксплуатации) | -40 °C (В зависимости от кривой изменения параметров от температуры.) |
Электрические испытания
| Расчетный ток | 8 A |
|---|---|
| Расчетное напряжение изоляции (III/2) | 160 В |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
Воздушные пути и пути утечки
| Группа изоляционного материала | IIIa |
|---|---|
| Расчетное напряжение изоляции (III/3) | 160 В |
| Расчетное напряжение изоляции (III/2) | 160 В |
| Расчетное напряжение изоляции (II/2) | 250 В |
| Расчетное импульсное напряжение (III/3) | 2,5 кВ |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
| Расчетное импульсное напряжение (II/2) | 2,5 кВ |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| CSA | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
