Возможные производители: KLEMSAN
Разъемы для печатной платы, номинальный ток: 10 A, расчетное напряжение (III/2): 400 В, полюсов: 14, размер шага: 5 мм, тип подключения: Винтовой зажим с натяжной гильзой, цвет: зеленый, поверхность контакта: олово

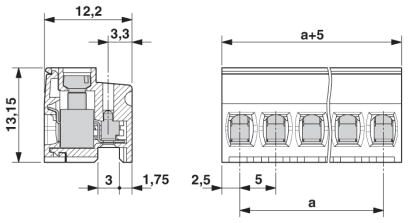

Размеры
| Длина [ l ] | 12,2 мм |
|---|---|
| Ширина [ w ] | 70 мм |
| Высота [ h ] | 13,15 мм |
| Размер шага | 5 мм |
| Размер a | 65 мм |
Общие сведения
| Серия изделий | PT 1,5/..-PH |
|---|---|
| Полюсов | 14 |
| Тип подключения | Винтовой зажим с натяжной гильзой |
| Группа изоляционного материала | I |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| Расчетное напряжение (III/3) | 250 В |
| Расчетное напряжение (III/2) | 400 В |
| Расчетное напряжение (II/2) | 630 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 10 A |
| Номинальное сечение | 1,5 мм² |
| Максимальный ток нагрузки | 10 A |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Длина снятия изоляции | 6 мм |
| Мин. момент затяжки | 0,35 Нм |
| Момент затяжки, макс. | 0,4 Нм |
Характеристики клемм
| Сечение жесткого проводника мин. | 0,2 мм² |
|---|---|
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,25 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 1 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,25 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 1 мм² |
| Сечение провода AWG мин. | 26 |
| Сечение провода AWG макс. | 12 |
| AWG согласно UL/CUL мин. | 28 |
| AWG согласно UL/CUL макс. | 14 |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| CSA | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
