Возможные производители: KLEMSAN

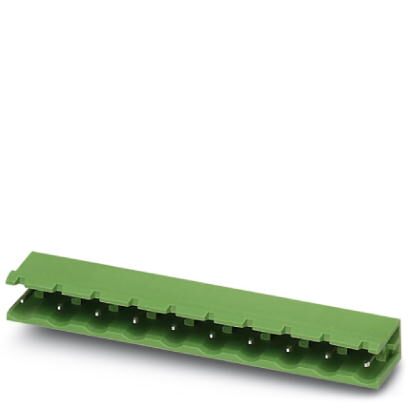

Корпусная часть для печатных плат, номинальный ток: 12 A, расчетное напряжение (III/2): 630 В, полюсов: 11, размер шага: 7,62 мм, цвет: зеленый, поверхность контакта: олово, монтаж: Пайка волной припоя
Преимущества для Вас
- Подключение параллельно печатной плате
- Корпусные части с угловыми штыревыми выводами под пайку, для цепей 630 В (III/2)
- Наивысшая гибкость в процессе проектирования устройств — разъем на плату для штекерных разъемов с различными технологиями подключения
- Изделия, располагаемые в ряд с различным шагом, обеспечивают возможность гибкой и компактной компоновки печатных плат
- Известный принцип монтажа обеспечивает возможность применения во всем мире
- Больший шаг для повышенных требований к напряжению
- Подключение параллельно печатной плате
Размеры
| Длина [ l ] | 12 мм |
|---|---|
| Ширина | 82,02 мм |
| Размер шага | 7,62 мм |
| Размер a | 76,2 мм |
| Ширина [ w ] | 82,02 мм |
| Высота [ h ] | 11,8 мм |
| Высота | 8,6 мм |
| Длина штыря под пайку | 3,2 мм |
| Размеры штыря | 1 x 1 мм |
| Длина | 12 мм |
Общие сведения
| Серия изделий | GMSTB 2,5/..-G |
|---|---|
| Группа изоляционного материала | I |
| Расчетное импульсное напряжение (III/3) | 6 кВ |
| Расчетное импульсное напряжение (III/2) | 6 кВ |
| Расчетное импульсное напряжение (II/2) | 6 кВ |
| Расчетное напряжение (III/3) | 400 В |
| Расчетное напряжение (III/2) | 630 В |
| Расчетное напряжение (II/2) | 630 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 12 A |
| Максимальный ток нагрузки | 12 A |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Цвет | зеленый |
| Полюсов | 11 |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| CSA | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
