Возможные производители: KLEMSAN
Корпусная часть для печатных плат, номинальный ток: 12 A, расчетное напряжение (III/2): 320 В, полюсов: 23, размер шага: 5,08 мм, цвет: зеленый, поверхность контакта: олово, монтаж: Пайка волной припоя
Преимущества для Вас
- Наивысшая гибкость в процессе проектирования устройств — разъем на плату для штекерных разъемов с различными технологиями подключения
- Известный принцип монтажа обеспечивает возможность применения во всем мире
- Скошенный разъем обеспечивает возможность многорядного расположения на печатной плате

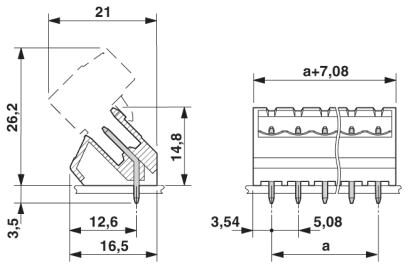

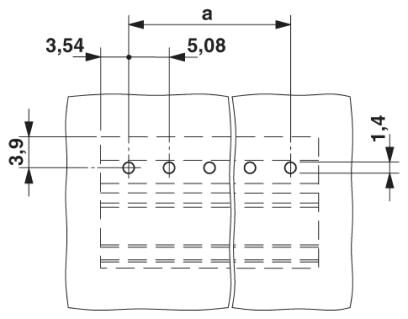

Размеры
| Длина [ l ] | 16,5 мм |
|---|---|
| Ширина | 118,84 мм |
| Размер шага | 5,08 мм |
| Размер a | 111,76 мм |
| Ширина [ w ] | 118,84 мм |
| Высота [ h ] | 18,3 мм |
| Высота | 14,8 мм |
| Длина штыря под пайку | 3,5 мм |
| Размеры штыря | 1 x 1 мм |
| Длина | 16,5 мм |
Общие сведения
| Серия изделий | SMSTBA 2,5/..-G |
|---|---|
| Группа изоляционного материала | I |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| Расчетное напряжение (III/3) | 250 В |
| Расчетное напряжение (III/2) | 320 В |
| Расчетное напряжение (II/2) | 630 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 12 A |
| Максимальный ток нагрузки | 12 A |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Цвет | зеленый |
| Полюсов | 23 |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| CSA | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
