Возможные производители: KLEMSAN
Клеммы для печатной платы, номинальный ток: 76 A, номинальное напряжение: 1000 В, размер шага: 15 мм, полюсов: 3, тип подключения: Пружинный зажим Push-Lock, монтаж: Пайка волной припоя, направление подключения, проводник/печатная плата: 0 °, цвет: зеленый
Преимущества для Вас

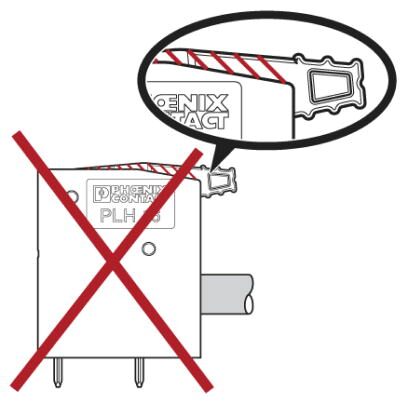

- Рычажный принцип позволяет быстро подключать и отключать провода с кабельными наконечниками или без них без использования инструментов
- Заданное контактное нажатие обеспечивает долговременную стабильность замыкания контакта
- Быстрое подключение push-in при закрытом рычажке
- Быстрое и удобное тестирование с помощью встроенной возможности контроля
Размеры
| Длина [ l ] | 30,5 мм |
|---|---|
| Размер шага | 15 мм |
| Размер a | 30 мм |
| Ширина [ w ] | 41,4 мм |
| Высота | 33,5 мм |
| Высота [ h ] | 29 мм |
| Длина выводов [P] | 4,5 мм |

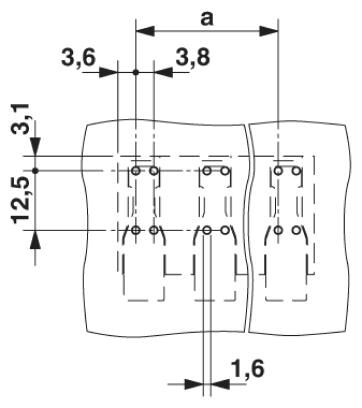

| Расстояние между штырями | 12,5 мм |
| Диаметр отверстий | 1,6 мм |
Общие сведения
| Серия изделий | PLH 16/ |
|---|---|
| Группа изоляционного материала | I |
| Расчетное импульсное напряжение (III/3) | 8 кВ |
| Расчетное импульсное напряжение (III/2) | 8 кВ |
| Расчетное импульсное напряжение (II/2) | 8 кВ |
| Расчетное напряжение (III/3) | 1000 В |
| Расчетное напряжение (III/2) | 1000 В |
| Расчетное напряжение (II/2) | 1000 В |

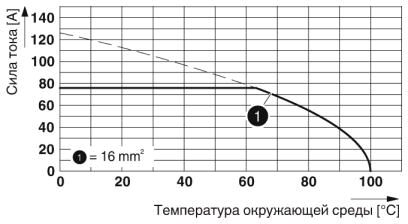

| Номинальный ток IN | 76 A |
| Номинальное сечение | 16 мм² |
| Изоляционный материал | PA |
| Поверхность вывода под пайку | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Длина снятия изоляции | 18 мм |
| Полюсов | 3 |
Характеристики клемм
| Сечение жесткого проводника мин. | 0,75 мм² |
|---|---|
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение гибкого проводника мин. | 0,75 мм² |
| Сечение гибкого проводника макс. | 25 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,75 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 16 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,75 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 10 мм² |
| Сечение провода AWG мин. | 18 |
| Сечение провода AWG макс. | 4 |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,75 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 4 мм² |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
