Phoenix contact 1779543 MCV 1,5/11-G-3,5 P26 THR Разъем печатной платы (1779543)

Отложить

Сравнить

Артикул: 1779543

Внутрений код: PC-1779543

Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN

Техническая документация 90,4 кб

Характеристики

Норма упаковки

—

Вес, шт

—

2,610 GRM

• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)

По запросу

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Короткий срок поставки

Клиентский сервис

Доступная цена

Товар сертифицирован

Корпусная часть для печатных плат, номинальный ток: 8 A, расчетное напряжение (III/2): 160 В, полюсов: 11, размер шага: 3,5 мм, цвет: черный, поверхность контакта: олово, монтаж: THR пайка, Информация для пользователя и рекомендации по проектированию процесса технологии сквозного печатного монтажа находится в разделе загрузок

Преимущества для Вас

Предназначены для интеграции в процессы пайки SMT
Вертикальное подключение обеспечивает многорядное расположение на печатной плате
Наивысшая гибкость в процессе проектирования устройств — разъем на плату для штекерных разъемов с различными технологиями подключения

Коммерческие данные

Код заказа	1779543
Упаковочная единица	50 stk
Минимальный объем заказа	50 stk
Примечание	Позаказное производство (возврат невозможен)
Страница каталога	Стр. 217 (C-1-2013)
GTIN	4046356531832
Вес/шт. (без упаковки)	2,610 GRM

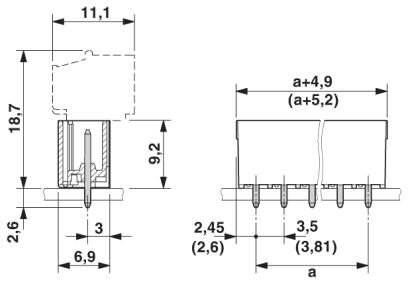

Размеры

Длина [ l ]	6,9 мм
Ширина	39,9 мм
Размер шага	3,5 мм
Размер a	35 мм
Ширина [ w ]	39,9 мм
Высота [ h ]	11,8 мм
Высота	9,2 мм
Длина штыря под пайку	2,6 мм
Размеры штыря	0,8 x 0,8 мм
Длина	6,9 мм

Общие сведения

Серия изделий	MCV 1,5/..-G-THR
Группа изоляционного материала	IIIa
Расчетное импульсное напряжение (III/3)	2,5 кВ
Расчетное импульсное напряжение (III/2)	2,5 кВ
Расчетное импульсное напряжение (II/2)	2,5 кВ
Расчетное напряжение (III/3)	160 В
Расчетное напряжение (III/2)	160 В
Расчетное напряжение (II/2)	320 В
Подключение согласно стандарту	EN-VDE

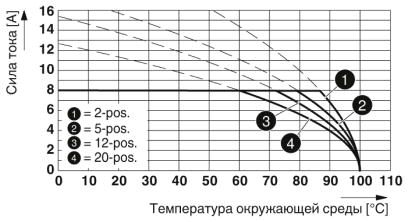

Номинальный ток I_N	8 A
Максимальный ток нагрузки	8 A
Изоляционный материал	LCP
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Полюсов	11

Стандарты и предписания

Подключение согласно стандарту	EN-VDE
	CUL
Класс воспламеняемости согласно UL 94	V0

Environmental Product Compliance

China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e
	Не содержит опасных веществ, выходящих за пределы пороговых значений

Классификация

eCl@ss

eCl@ss 4.0	272607xx
eCl@ss 4.1	27260701
eCl@ss 5.0	27260701
eCl@ss 5.1	27260700
eCl@ss 6.0	27260700
eCl@ss 7.0	27440402
eCl@ss 8.0	27440402
eCl@ss 9.0	27440402

ETIM

ETIM 4.0	EC002637
ETIM 5.0	EC002637
ETIM 6.0	EC002637
ETIM 7.0	EC002637

UNSPSC

UNSPSC 6.01	30211810
UNSPSC 7.0901	39121409
UNSPSC 11	39121409
UNSPSC 12.01	39121409
UNSPSC 13.2	39121409

Документы

Техническая документация 90,4 кб
