Phoenix contact 1781065 MCV 1,5/11-G-3,5 P20 THRR56 Разъем печатной платы (1781065)

Отложить

Сравнить

Артикул: 1781065

Внутрений код: PC-1781065

Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN

Техническая документация 94,5 кб

Характеристики

Норма упаковки

—

200

Вес, шт

—

3,960 GRM

• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)

По запросу

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Короткий срок поставки

Клиентский сервис

Доступная цена

Товар сертифицирован

Корпусная часть для печатных плат, номинальный ток: 8 A, расчетное напряжение (III/2): 160 В, полюсов: 11, размер шага: 3,5 мм, цвет: черный, поверхность контакта: олово, монтаж: THR пайка, Информация для пользователя и рекомендации по проектированию процесса технологии сквозного печатного монтажа находится в разделе загрузок

Преимущества для Вас

Предназначены для интеграции в процессы пайки SMT
Вертикальное подключение обеспечивает многорядное расположение на печатной плате
Наивысшая гибкость в процессе проектирования устройств — разъем на плату для штекерных разъемов с различными технологиями подключения

Коммерческие данные

Код заказа	1781065
Упаковочная единица	200 stk
Минимальный объем заказа	200 stk
Примечание	Позаказное производство (возврат невозможен)
Страница каталога	Стр. 211 (C-1-2013)
GTIN	4046356544504
Вес/шт. (без упаковки)	3,960 GRM

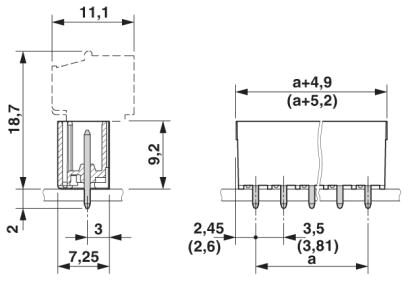

Размеры

Длина [ l ]	6,9 мм
Ширина	39,9 мм
Размер шага	3,5 мм
Размер a	35 мм
Ширина [ w ]	39,9 мм
Высота [ h ]	11,2 мм
Высота	9,2 мм
Длина штыря под пайку	2 мм
Размеры штыря	0,8 x 0,8 мм
Длина	6,9 мм

Общие сведения

Серия изделий	MCV 1,5/..-G-THR
Группа изоляционного материала	IIIa
Расчетное импульсное напряжение (III/3)	2,5 кВ
Расчетное импульсное напряжение (III/2)	2,5 кВ
Расчетное импульсное напряжение (II/2)	2,5 кВ
Расчетное напряжение (III/3)	160 В
Расчетное напряжение (III/2)	160 В
Расчетное напряжение (II/2)	250 В
Подключение согласно стандарту	EN-VDE

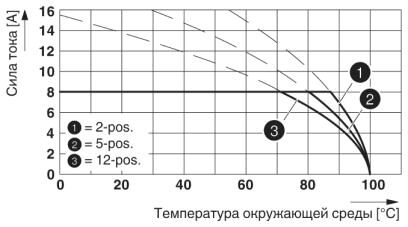

Номинальный ток I_N	8 A
Максимальный ток нагрузки	8 A
Изоляционный материал	LCP
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Полюсов	11

Стандарты и предписания

Подключение согласно стандарту	EN-VDE
	CUL
Класс воспламеняемости согласно UL 94	V0

Environmental Product Compliance

China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e
	Не содержит опасных веществ, выходящих за пределы пороговых значений

Классификация

eCl@ss

eCl@ss 4.0	272607xx
eCl@ss 4.1	27260701
eCl@ss 5.0	27260701
eCl@ss 5.1	27260700
eCl@ss 6.0	27260700
eCl@ss 7.0	27440402
eCl@ss 8.0	27440402
eCl@ss 9.0	27440402

ETIM

ETIM 4.0	EC002637
ETIM 5.0	EC002637
ETIM 6.0	EC002637
ETIM 7.0	EC002637

UNSPSC

UNSPSC 6.01	30211810
UNSPSC 7.0901	39121409
UNSPSC 11	39121409
UNSPSC 12.01	39121409
UNSPSC 13.2	39121409
