Phoenix contact 1786086 SAMPLE PTSM 0,5/ 6-HH-2,5-SMD Комплект образцов (1786086)

Отложить

Сравнить

Артикул: 1786086

Внутрений код: PC-1786086

Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN

Техническая документация 79,2 кб

Характеристики

Норма упаковки

—

Вес, шт

—

1,480 GRM

• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)

По запросу

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Короткий срок поставки

Клиентский сервис

Доступная цена

Товар сертифицирован

Корпусная часть для печатных плат, номинальный ток: 6 A, расчетное напряжение (III/2): 160 В, полюсов: 6, размер шага: 2,5 мм, цвет: черный, поверхность контакта: олово, монтаж: SMD пайка, Артикул с защитными стопорными штифтами

Преимущества для Вас

Предназначены для интеграции в процессы пайки SMT
Поставляются в лентах согласно МЭК 60286-3 для систем автоматизированного монтажа
Дополнительные паечные анкеры снижают механическую нагрузку на точки пайки

Коммерческие данные

Код заказа	1786086
Упаковочная единица	5 stk
Минимальный объем заказа	5 stk
GTIN	4046356572217
Вес/шт. (без упаковки)	1,480 GRM

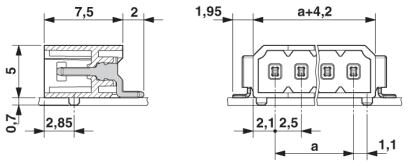

Размеры

Длина [ l ]	9,5 мм
Ширина	18,8 мм
Размер шага	2,5 мм
Размер a	12,5 мм
Ширина [ w ]	18,8 мм
Высота [ h ]	5 мм
Высота	5 мм
Длина штыря под пайку	2 мм
Расстояние между штырями	2,50 мм
Длина	9,5 мм

Общие сведения

Серия изделий	PTSM 0,5/..-HH-SMD
Группа изоляционного материала	IIIa
Расчетное импульсное напряжение (III/3)	2,5 кВ
Расчетное импульсное напряжение (III/2)	2,5 кВ
Расчетное импульсное напряжение (II/2)	2,5 кВ
Расчетное напряжение (III/3)	50 В
Расчетное напряжение (III/2)	160 В
Расчетное напряжение (II/2)	160 В
Подключение согласно стандарту	EN-VDE
Номинальный ток I_N	6 A
Максимальный ток нагрузки	6 A
Изоляционный материал	LCP
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Полюсов	6

Стандарты и предписания

Подключение согласно стандарту	EN-VDE
Класс воспламеняемости согласно UL 94	V0

Environmental Product Compliance

China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e
	Не содержит опасных веществ, выходящих за пределы пороговых значений

Классификация

eCl@ss

eCl@ss 4.0	272607xx
eCl@ss 4.1	27260701
eCl@ss 5.0	27260701
eCl@ss 5.1	27260700
eCl@ss 6.0	27260700
eCl@ss 7.0	27440402
eCl@ss 8.0	27440402
eCl@ss 9.0	27440402

ETIM

ETIM 3.0	EC001121
ETIM 4.0	EC002637
ETIM 5.0	EC002637
ETIM 6.0	EC002637
ETIM 7.0	EC002637

UNSPSC

UNSPSC 6.01	30211810
UNSPSC 7.0901	39121409
UNSPSC 11	39121409
UNSPSC 12.01	39121409
UNSPSC 13.2	39121409
