Возможные производители: KLEMSAN
Корпусная часть для печатных плат, номинальный ток: 12 A, расчетное напряжение (III/2): 320 В, полюсов: 13, размер шага: 5,08 мм, цвет: зеленый, поверхность контакта: олово, монтаж: Пайка волной припоя
Преимущества для Вас
- Наивысшая гибкость в процессе проектирования устройств — разъем на плату для штекерных разъемов с различными технологиями подключения
- Простота замены печатных плат благодаря штекерным блокам
- Известный принцип монтажа обеспечивает возможность применения во всем мире
- Инвертированный разъем на плату с гнездовыми контактами для защищенных от прикосновений выходов устройств или соединений плат

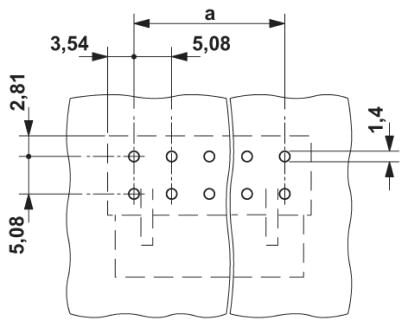

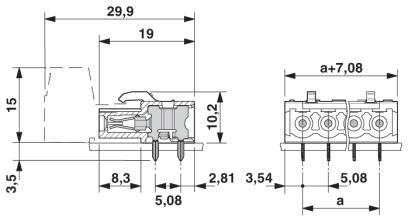

Размеры
| Длина [ l ] | 18,9 мм |
|---|---|
| Ширина | 68,04 мм |
| Размер шага | 5,08 мм |
| Размер a | 60,96 мм |
| Ширина [ w ] | 68,04 мм |
| Высота [ h ] | 13,7 мм |
| Высота | 10,2 мм |
| Длина штыря под пайку | 3,5 мм |
| Размеры штыря | 0,48 x 1,14 мм |
| Расстояние между штырями | 5,04 мм |
| Длина | 18,9 мм |
Общие сведения
| Серия изделий | IC 2,5/..-G |
|---|---|
| Группа изоляционного материала | I |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| Расчетное напряжение (III/3) | 320 В |
| Расчетное напряжение (III/2) | 320 В |
| Расчетное напряжение (II/2) | 630 В |
| Подключение согласно стандарту | EN-VDE |

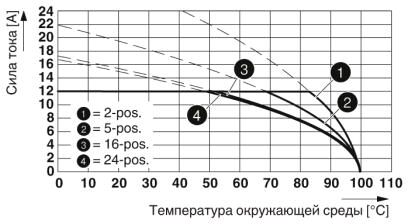

| Номинальный ток IN | 12 A |
| Максимальный ток нагрузки | 12 A |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Цвет | зеленый |
| Полюсов | 13 |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| CSA | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
