Возможные производители: KLEMSAN
Разъемы для печатной платы, номинальный ток: 12 A, расчетное напряжение (III/2): 320 В, полюсов: 16, размер шага: 5,08 мм, тип подключения: Обжим, цвет: зеленый, монтаж: Непосредственный монтаж, Соответствующие обжимные гнездовые контакты с параметрами номинального тока (А) и для проводников указанного сечения(мм²) : 10A/MSTBC-MT 0,5-1,0 (3190564); 10A/MSTBC-MT 0,5-1,0 BA (3190645); 12A/MSTBC-MT 1,5-2,5 (3190551); 12A/MSTBC-MT 1,5-2,5 BA (3190658). ВА = контакты в ленте

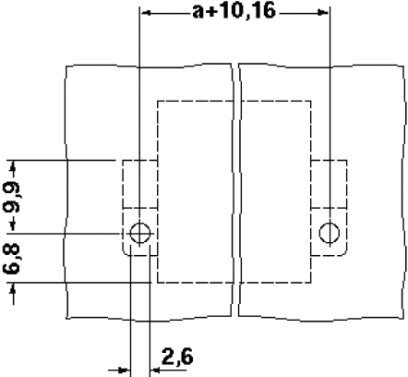

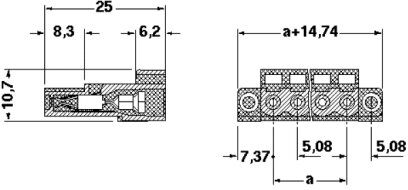

Размеры
| Длина [ l ] | 25 мм |
|---|---|
| Ширина [ w ] | 90,93 мм |
| Высота [ h ] | 10,7 мм |
| Размер шага | 5,08 мм |
| Размер a | 76,2 мм |
Общие сведения
| Серия изделий | MSTBC 2,5/..-STZFD |
|---|---|
| Полюсов | 16 |
| Тип подключения | Обжим |
| Группа изоляционного материала | I |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| Расчетное напряжение (III/3) | 320 В |
| Расчетное напряжение (III/2) | 320 В |
| Расчетное напряжение (II/2) | 630 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 12 A |
| Номинальное сечение | 2,5 мм² |
| Максимальный ток нагрузки | 12 A (при сечении проводника 2,5 мм²) |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
Характеристики клемм
| Сечение гибкого проводника мин. | 0,5 мм² |
|---|---|
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 20 |
| Сечение провода AWG макс. | 14 |
| AWG согласно UL/CUL мин. | 20 |
| AWG согласно UL/CUL макс. | 14 |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| CSA | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
