Возможные производители: KLEMSAN
Корпусная часть для печатных плат, номинальный ток: 12 A, расчетное напряжение (III/2): 176 В, номинальный ток (Ex): 12 A, номинальное напряжение (Ex): 176 В, полюсов: 4, размер шага: 5,08 мм, цвет: зеленый, поверхность контакта: олово, монтаж: Пайка волной припоя
Преимущества для Вас
- Наивысшая гибкость в процессе проектирования устройств — разъем на плату для штекерных разъемов с различными технологиями подключения
- Привинчиваемый фланец для максимальной механической стабильности
- Известный принцип монтажа обеспечивает возможность применения во всем мире
- Соответствует повышенным требованиям к безопасности по классу взрывозащиты Ex eb согласно МЭК 60079-7 для взрывоопасных областей
- Инвертированный разъем на плату с гнездовыми контактами для защищенных от прикосновений выходов устройств или соединений плат
- Простота замены печатных плат благодаря штекерным блокам

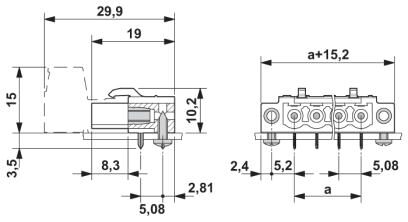

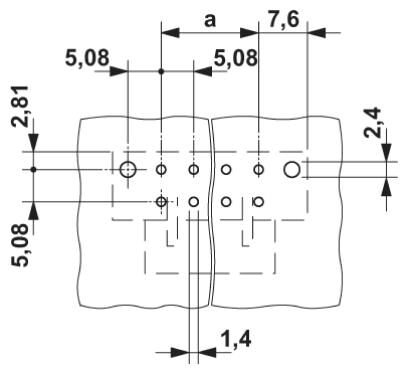

Размеры
| Длина [ l ] | 19 мм |
|---|---|
| Ширина | 30,44 мм |
| Размер шага | 5,08 мм |
| Размер a | 15,24 мм |
| Ширина [ w ] | 30,44 мм |
| Высота [ h ] | 13,7 мм |
| Высота | 11 мм |
| Длина штыря под пайку | 3,5 мм |
| Размеры штыря | 1,2 x 0,5 мм |
| Расстояние между штырями | 5,08 мм |
| Длина | 19 мм |
Общие сведения
| Серия изделий | IC 2,5/..-GF-EX |
|---|---|
| Группа изоляционного материала | I |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| Расчетное напряжение (III/3) | 320 В |
| Расчетное напряжение (III/2) | 320 В |
| Расчетное напряжение (II/2) | 630 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 12 A |
| Максимальный ток нагрузки | 12 A |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Цвет | зеленый |
| Полюсов | 4 |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
