Артикул:
1814634
Внутрений код:
PC-1814634
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Дилерский сертификат
1,1 мб
Техническая документация
109,9 кб
Характеристики
Норма упаковки
—
770
Вес, шт
—
1,080 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
126.52 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Клеммы для печатной платы, номинальный ток: 6 A, номинальное напряжение: 160 В, размер шага: 2,5 мм, полюсов: 2, тип подключения: Пружинные зажимы Push-in, монтаж: SMD пайка, направление подключения, проводник/печатная плата: 0 °, цвет: белый
Преимущества для Вас
- Исполнение в белом цвете: устойчивость цвета при пайке и при использовании
- Зажим Push-in быстрого подключения без использования инструментов
- Заданное контактное нажатие обеспечивает долговременную стабильность замыкания контакта
- Высокая предельная токовая нагрузка 6 А при очень маленьких размерах
- Предназначены для интеграции в процессы пайки SMT
- Дополнительные паечные анкеры снижают механическую нагрузку на точки пайки
Характеристики товаров
| Условное обозначение | Клеммы для печатной платы |
|---|---|
| Серия изделий | PTSM 0,5/..-H-SMD WH |
| Размер шага | 2,5 мм |
| Полюсов | 2 |
| Тип подключения | Пружинные зажимы Push-in |
| Тип монтажа | SMD пайка |
| Расположение выводов | Линейные размеры планшета |
| Количество ярусов | 1 |
| Количество точек подключения | 2 |
| Количество потенциалов | 2 |
Электрические параметры
| Расчетный ток | 6 A |
|---|---|
| Расчетное напряжение изоляции (III/2) | 160 В |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
Соединительная способность
| Сечение жесткого провода | 0,14 мм² ... 0,5 мм² |
|---|---|
| Сечение гибкого провода | 0,2 мм² ... 0,5 мм² (до 0,75 мм², при расчетном напряжении изоляции 32 В при III/2) |
| Сечение провода AWG / kcmil | 26 ... 20 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм² ... 0,5 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,25 мм² ... 0,34 мм² |
| Калиберная пробка a x b / диаметр | - / 1,2 мм |
| Длина оголяемой части | 6 мм |
Данные о материале - контакт
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
|---|---|
| Материал, контакт | Сплав меди |
| Качество поверхности | горячее лужение |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (4 - 8 мкм Sn) |
| Металлическая поверхность зоны пайки (покрытие) | Олово (4 - 8 мкм Sn) |
Данные о материале - корпус
| Изоляционный материал | PA GF |
|---|---|
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |

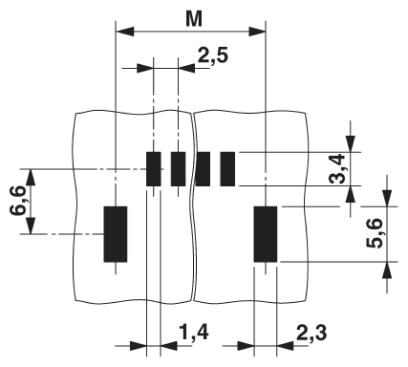

Указание размеров изделия
| Чертеж |  |
|---|---|
| Длина [ l ] | 9 мм |
| Ширина [ w ] | 7,6 мм |
| Высота [ h ] | 5,12 мм |
| Размер шага | 2,5 мм |
| Монтажная высота (высота без паечного штифта) | 5,12 мм |
| Размер a | 2,5 мм |
Данные по упаковке
| Чертеж |  |
|---|---|
| Форма упаковки | Лента шириной 24 мм |
| Количество в одной упаковке | 770 |
| Наименование, количество в одной упаковке | Шт. |
| Ширина ленты [W] | 24 мм |
| Диаметр катушки [A] | 330 мм |
| Внешний размер катушки [W2] | 30,4 мм |
| Тип упаковки | Прозрачный мешок |
| уровень ESD | (D) возможность отвода электростатического тока |
| Спецификации по испытанию | DIN EN 61340-5-1 (VDE 0300-5-1): 2008-07 |
Указания по применению
| Процесс | Пайка оплавлением |
|---|---|
| Спецификации по испытанию | в соответствии с IPC/JEDEC J-STD-020D.1:2008-03 |
| в соответствии с МЭК 60068-2-58:2005-02 | |
| Уровень чувствительности к влажности | MSL 1 |
| Классификационная температура Tc | 260 °C |
| Циклы пайки методом оплавления | 3 |
Окружающие условия
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |

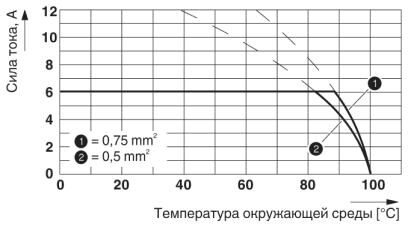

| Температура окружающей среды (при эксплуатации) | -40 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик) |
Подключение и метод кабельной разводки
| Проверка подключения | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
|---|---|
| Результат проверки | Испытание проведено |
| Испытание на повреждение и расшатывание проводника | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Испытание проведено |
Испытание на растяжение
| Испытание на растяжение | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
|---|---|
| Испытание проведено | |
| Сечение провода / тип кабеля / растягивающее усилие | 0,14 мм² / жесткий / > 7 Н |
| 0,14 мм² / гибкий / > 7 Н | |
| 0,5 мм² / жесткий / > 30 Н | |
| 0,75 мм² / гибкий / > 35 Н |
Электрические испытания
| Расчетный ток | 6 A |
|---|---|
| Расчетное напряжение изоляции (III/2) | 160 В |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
Воздушные пути и пути утечки
| Спецификации по испытанию | DIN EN 60664-1 (VDE 0110-1):2008-01 |
|---|---|
| Группа изоляционного материала | I |
| Расчетное напряжение изоляции (III/3) | 63 В |
| Расчетное напряжение изоляции (III/2) | 160 В |
| Расчетное напряжение изоляции (II/2) | 320 В |
| Расчетное импульсное напряжение (III/3) | 2,5 кВ |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
| Расчетное импульсное напряжение (II/2) | 2,5 кВ |
Испытание на вибростойкость
| Стойкость к старению и воздействию влаги, защита от попадания твердых тел и проникновения воды | Испытание проведено DIN EN 60998-1 (VDE 0613-1):2005-03 168 ч/100 °C 48 h/30 °C/92 % |
|---|---|
| Результат проверки | Испытание проведено |
| Спецификация испытания | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Сухое тепло | 168 ч/100 °C |
| Нагрев при высокой влажности | 48 h/30 °C/92 % |
Стойкость к старению и воздействию влаги, защита от попадания твердых тел
| Результат проверки | Испытание проведено |
|---|---|
| Спецификация испытания | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Сухое тепло | 168 ч/100 °C |
| Нагрев при высокой влажности | 48 h/30 °C/92 % |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| UL | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
