Возможные производители: KLEMSAN

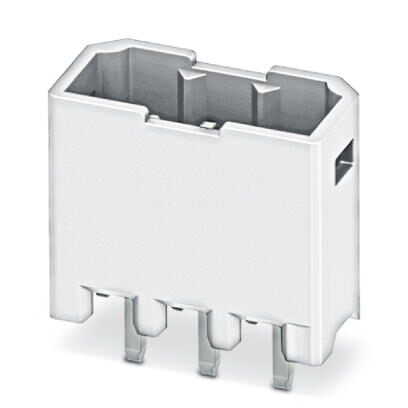

Корпусная часть для печатных плат, номинальный ток: 6 A, расчетное напряжение (III/2): 160 В, полюсов: 8, размер шага: 2,5 мм, цвет: белый, поверхность контакта: олово, монтаж: THR пайка
Преимущества для Вас
- Исполнение в белом цвете: устойчивость цвета при пайке и при использовании
- Предназначены для интеграции в процессы пайки SMT
- Поставляются в лентах согласно МЭК 60286-3 для систем автоматизированного монтажа
- Вертикальное подключение обеспечивает многорядное расположение на печатной плате

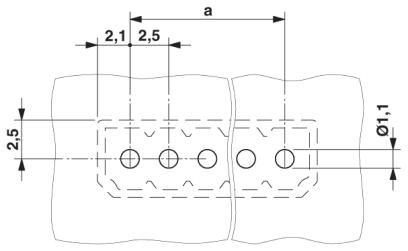

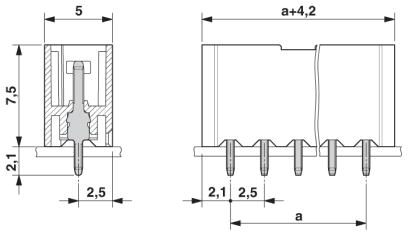

Размеры
| Длина [ l ] | 5 мм |
|---|---|
| Ширина | 21,7 мм |
| Размер шага | 2,5 мм |
| Размер a | 17,5 мм |
| Ширина [ w ] | 21,7 мм |
| Высота [ h ] | 9,5 мм |
| Высота | 7,5 мм |
| Длина штыря под пайку | 2 мм |
| Размеры штыря | 0,6 x 0,6 мм |
| Расстояние между штырями | 2,50 мм |
| Длина | 5 мм |
Общие сведения
| Серия изделий | PTSM 0,5/..-HV-THR WH |
|---|---|
| Группа изоляционного материала | I |
| Расчетное импульсное напряжение (III/3) | 2,5 кВ |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
| Расчетное импульсное напряжение (II/2) | 2,5 кВ |
| Расчетное напряжение (III/3) | 125 В |
| Расчетное напряжение (III/2) | 160 В |
| Расчетное напряжение (II/2) | 320 В |
| Подключение согласно стандарту | EN-VDE |

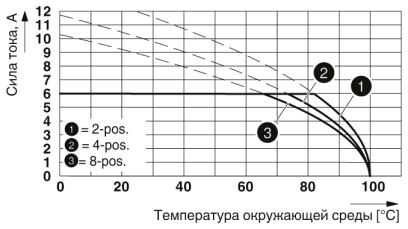

| Номинальный ток IN | 6 A |
| Максимальный ток нагрузки | 6 A |
| Изоляционный материал | HT PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Цвет | белый |
| Полюсов | 8 |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| UL | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
