Phoenix contact 1830809 IMCV 1,5/11-G-3,5 P20 THR Компоненты для проходного монтажа (1830809)

Отложить

Сравнить

Артикул: 1830809

Внутрений код: PC-1830809

Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN

Дилерский сертификат 1,1 мб

Техническая документация 91,4 кб

Характеристики

Норма упаковки

—

Вес, шт

—

3,840 GRM

• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)

По запросу

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Короткий срок поставки

Клиентский сервис

Доступная цена

Товар сертифицирован

Корпусная часть для печатных плат, номинальный ток: 8 A, расчетное напряжение (III/2): 160 В, полюсов: 11, размер шага: 3,5 мм, цвет: черный, поверхность контакта: олово, монтаж: THR пайка

Преимущества для Вас

Предназначены для интеграции в процессы пайки SMT
Вертикальное подключение обеспечивает многорядное расположение на печатной плате
Инвертированный разъем на плату с гнездовыми контактами для защищенных от прикосновений выходов устройств или соединений плат

Коммерческие данные

Код заказа	1830809
Упаковочная единица	50 stk
Примечание	Позаказное производство (возврат невозможен)
Страница каталога	Стр. 17 (NTK-2014)
GTIN	4046356887984
Вес/шт. (без упаковки)	3,840 GRM

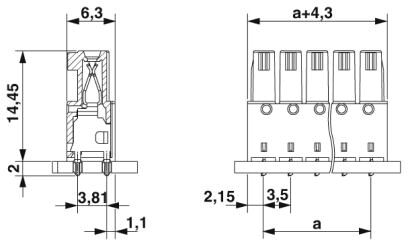

Размеры

Длина [ l ]	6,3 мм
Ширина	39,3 мм
Размер шага	3,5 мм
Размер a	35 мм
Ширина [ w ]	39,3 мм
Высота [ h ]	16,35 мм
Высота	14,45 мм
Длина штыря под пайку	1,9 мм
Размеры штыря	0,62 x 1,12 мм
Расстояние между штырями	3,81 мм
Длина	6,3 мм

Общие сведения

Серия изделий	IMCV 1,5/..-G-THR
Группа изоляционного материала	IIIa
Расчетное импульсное напряжение (III/3)	2,5 кВ
Расчетное импульсное напряжение (III/2)	2,5 кВ
Расчетное импульсное напряжение (II/2)	2,5 кВ
Расчетное напряжение (III/3)	160 В
Расчетное напряжение (III/2)	160 В
Расчетное напряжение (II/2)	320 В
Подключение согласно стандарту	EN-VDE

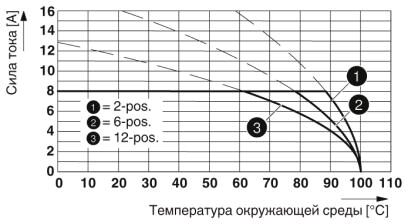

Номинальный ток I_N	8 A
Максимальный ток нагрузки	8 A
Изоляционный материал	LCP
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Полюсов	11

Стандарты и предписания

Подключение согласно стандарту	EN-VDE
	CUL
Класс воспламеняемости согласно UL 94	V0

Environmental Product Compliance

China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e
	Не содержит опасных веществ, выходящих за пределы пороговых значений

Классификация

eCl@ss

eCl@ss 4.0	272607xx
eCl@ss 4.1	27260701
eCl@ss 5.0	27260701
eCl@ss 5.1	27260700
eCl@ss 6.0	27260700
eCl@ss 7.0	27440402
eCl@ss 8.0	27440402
eCl@ss 9.0	27440402

ETIM

ETIM 4.0	EC002637
ETIM 5.0	EC002637
ETIM 6.0	EC002637
ETIM 7.0	EC002637

UNSPSC

UNSPSC 6.01	30211810
UNSPSC 7.0901	39121409
UNSPSC 11	39121409
UNSPSC 12.01	39121409
UNSPSC 13.2	39121409
