Возможные производители: KLEMSAN

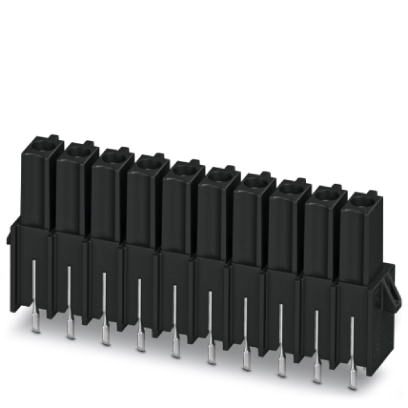

Корпусная часть для печатных плат, номинальный ток: 8 A, расчетное напряжение (III/2): 160 В, полюсов: 9, размер шага: 3,5 мм, цвет: черный, поверхность контакта: олово, монтаж: THR пайка
Преимущества для Вас
- Предназначены для интеграции в процессы пайки SMT
- Фиксатор с возможность интуитивного обслуживания препятствует непреднамеренному разъединению
- Вертикальное подключение обеспечивает многорядное расположение на печатной плате
- Инвертированный разъем на плату с гнездовыми контактами для защищенных от прикосновений выходов устройств или соединений плат

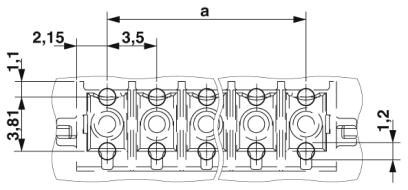

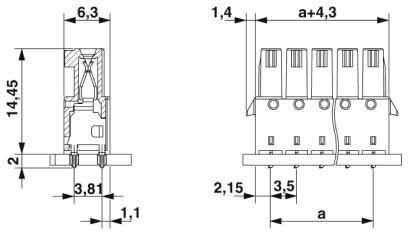

Размеры
| Длина [ l ] | 6,3 мм |
|---|---|
| Ширина | 32,3 мм |
| Размер шага | 3,5 мм |
| Размер a | 28 мм |
| Ширина [ w ] | 32,3 мм |
| Высота [ h ] | 16,35 мм |
| Высота | 14,45 мм |
| Длина штыря под пайку | 1,9 мм |
| Размеры штыря | 0,62 x 1,12 мм |
| Расстояние между штырями | 3,81 мм |
| Длина | 6,3 мм |
Общие сведения
| Серия изделий | IMCV 1,5/..-G-RN-THR |
|---|---|
| Группа изоляционного материала | IIIa |
| Расчетное импульсное напряжение (III/3) | 2,5 кВ |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
| Расчетное импульсное напряжение (II/2) | 2,5 кВ |
| Расчетное напряжение (III/3) | 160 В |
| Расчетное напряжение (III/2) | 160 В |
| Расчетное напряжение (II/2) | 320 В |
| Подключение согласно стандарту | EN-VDE |

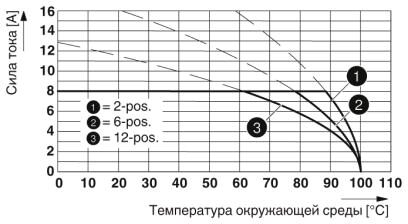

| Номинальный ток IN | 8 A |
| Максимальный ток нагрузки | 8 A |
| Изоляционный материал | LCP |
| Класс воспламеняемости согласно UL 94 | V0 |
| Цвет | черный |
| Полюсов | 9 |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| CUL | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
