Возможные производители: KLEMSAN
Корпусная часть для печатных плат, номинальный ток: 12 A, расчетное напряжение (III/2): 320 В, полюсов: 10, размер шага: 5 мм, цвет: черный, поверхность контакта: олово, монтаж: THR пайка, Информация для пользователя и рекомендации по проектированию процесса технологии сквозного печатного монтажа находится в разделе загрузок
Размеры
| Длина [ l ] | 12 мм |
|---|---|
| Ширина | 52,8 мм |
| Размер шага | 5 мм |
| Размер a | 45 мм |
| Ширина [ w ] | 52,8 мм |
| Высота [ h ] | 10,57 мм |
| Высота | 8,57 мм |
| Длина штыря под пайку | 2 мм |
| Размеры штыря | 1 x 1 мм |
| Длина | 12 мм |
Общие сведения
| Серия изделий | CCA 2,5/..-G |
|---|---|
| Группа изоляционного материала | IIIa |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| Расчетное напряжение (III/2) | 320 В |
| Расчетное напряжение (II/2) | 400 В |
| Подключение согласно стандарту | EN-VDE |

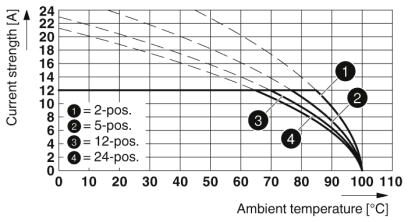

| Номинальный ток IN | 12 A |
| Максимальный ток нагрузки | 12 A (на каждый контакт) |
| Изоляционный материал | LCP |
| Класс воспламеняемости согласно UL 94 | V0 |
| Цвет | черный |
| Полюсов | 10 |
Данные по упаковке
| Чертеж |  |
|---|---|
| Форма упаковки | Лента шириной 88 мм |
| Количество в одной упаковке | 330 |
| Наименование, количество в одной упаковке | Шт. |
| Ширина ленты [W] | 88 мм |
| Диаметр катушки [A] | 330 мм |
| Внешний размер катушки [W2] | 94,4 мм |
| Тип упаковки | Прозрачный мешок |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
