Артикул:
1836913
Внутрений код:
PC-1836913
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
99,9 кб
Характеристики
Норма упаковки
—
330
Вес, шт
—
2,220 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Корпусная часть для печатных плат, номинальный ток: 12 A, расчетное напряжение (III/2): 320 В, полюсов: 2, размер шага: 5 мм, цвет: черный, поверхность контакта: олово, монтаж: THR пайка
Преимущества для Вас
- Предназначены для интеграции в процессы пайки SMT
- Наивысшая гибкость в процессе проектирования устройств — разъем на плату для штекерных разъемов с различными технологиями подключения
- Автоматическая фиксация и интуитивная разблокировка при помощи рычага управления Lock-and-Release с цветовыми обозначениями
- Привинчиваемый фланец для максимальной механической стабильности
Характеристики товаров
| Условное обозначение | Компоненты для проходного монтажа |
|---|---|
| Штекерная система | CLASSIC COMBICON |
| Тип контактов | штыревое |
| Серия изделий | CC 2,5/..-GF-LR |
| Размер шага | 5 мм |
| Полюсов | 2 |
| Тип монтажа | THR пайка |
| Крепление | Резьбовой фланец Lock & Release |
| Количество ярусов | 1 |
| Количество точек подключения | 2 |
| Количество потенциалов | 2 |
Электрические параметры
| Расчетный ток | 12 A |
|---|---|
| Расчетное напряжение изоляции (III/2) | 320 В |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
Данные о материале - контакт
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
|---|---|
| Материал, контакт | Сплав меди |
| Качество поверхности | гальваническое лужение |
| Металлическая поверхность зоны контакта (покрытие) | Олово (3 - 5 мкм Sn) |
| Металлическая поверхность зоны контакта (промежуточное покрытие) | Никель (1,3 - 3 мкм Ni), |
| Металлическая поверхность зоны пайки (покрытие) | Олово (3 - 5 мкм Sn) |
| Металлическая поверхность зоны пайки (промежуточное покрытие) | Никель (1,3 - 3 мкм Ni) |
Данные о материале - корпус
| Изоляционный материал | LCP |
|---|---|
| Группа изоляционного материала | IIIa |
| CTI согласно МЭК 60112 | 225 |
| Класс воспламеняемости согласно UL 94 | V0 |
Указание размеров изделия
| Длина [ l ] | 12 мм |
|---|---|
| Ширина [ w ] | 20 мм |
| Высота [ h ] | 10,57 мм |
| Размер шага | 5 мм |
| Монтажная высота (высота без паечного штифта) | 8,57 мм |
| Длина выводов [P] | 2 мм |
| Размеры штыря | 1 x 1 мм |
| Размер a | 5 мм |
Данные по упаковке
| Чертеж |  |
|---|---|
| Форма упаковки | Лента шириной 32 мм |
| Количество в одной упаковке | 330 |
| Наименование, количество в одной упаковке | Шт. |
| Ширина ленты [W] | 32 мм |
| Диаметр катушки [A] | 330 мм |
| Внешний размер катушки [W2] | 38,4 мм |
| Тип упаковки | Прозрачный мешок |
Общие указания по изделиям
| Тип указания | Характеристики процесса пайки |
|---|---|
| Указание | Процесс пайки оплавлением припоя согласно МЭК 60068-2-58 или DIN EN 61760-1 (в текущей редакции) Уровень чувствительности к влажности (MSL) = 1 согласно IPC/JEDEC J-STD-020-C |
Окружающие условия
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |

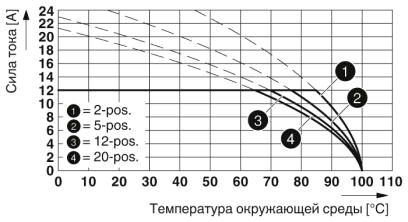

| Температура окружающей среды (при эксплуатации) | -40 °C (В зависимости от кривой изменения параметров от температуры.) |
Подключение и метод кабельной разводки
| Испытание на повреждение и расшатывание проводника | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Испытание проведено |
Испытание на растяжение
| Испытание на растяжение | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Испытание проведено | |
| Сечение провода / тип кабеля / растягивающее усилие | 0,2 мм² / жесткий / > 10 Н |
| 0,2 мм² / гибкий / > 10 Н | |
| 2,5 мм² / жесткий / > 50 Н | |
| 2,5 мм² / гибкий / > 50 Н |
Механические испытания в соответствии со стандартом
| Визуальный контроль | Испытание проведено DIN EN 60512-1-1:2003-01 |
|---|---|
| Контроль размеров | Испытание проведено DIN EN 60512-1-2:2003-01 |
| Стойкость надписей | Испытание проведено DIN EN 60068-2-70:1996-07 |
| Результат | Испытание проведено |
| Спецификации по испытанию | DIN EN 60512-13-2:2006-11 |
| Количество циклов | 25 |
| Усилие установки на 1 полюс, прибл. | 8 Н |
| Усилие съема на 1 полюс, прибл. | 6 Н |
| Поляризация и кодирование | Испытание проведено DIN EN 60512-13-5:2006-11 |
| Результат | Испытание проведено |
| Спецификации по испытанию | DIN EN 60512-15-1:2009-03 |
| Сила на полюс | 20 Н |
Воздушные пути и пути утечки
| Группа изоляционного материала | IIIa |
|---|---|
| Расчетное напряжение изоляции (III/3) | 250 В |
| Расчетное напряжение изоляции (III/2) | 320 В |
| Расчетное напряжение изоляции (II/2) | 400 В |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
Механические испытания (A)
| Усилие установки на 1 полюс, прибл. | 8 Н |
|---|---|
| Усилие съема на 1 полюс, прибл. | 6 Н |
| Фиксированное расположение в процессе вставления >20 N | Испытание проведено |
| Крепление контакта требования >20 N | Испытание проведено |
Испытания на долговечность (B)
| Спецификации по испытанию | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
|---|---|
| Проходное сопротивление R1 | 1,1 мΩ |
| Циклы установки | 25 |
| Проходное сопротивление R2 | 1,2 мΩ |
| Импульсное напряжение на уровне моря | 4,8 кВ |
| Испытательное переменное напряжение | 2,21 кВ |
| Сопротивлением изоляции между соседними полюсами | > 1 ТОм |
Климатическое испытания (D)
| Спецификации по испытанию | DIN EN ISO 6988:1997-03 |
|---|---|
| Нагрузка при охлаждении | -40 °C/2 ч |
| Тепловая нагрузка | 100 °C/168 ч |
| Коррозионное воздействие | 0,2 дм3 SO2 на 300 дм3/40 °C/1 цикл |
| Импульсное напряжение на уровне моря | 4,8 кВ |
| Испытательное переменное напряжение | 2,21 кВ |
Испытания на долговечность и воздействие окружающей среды (E)
| Спецификации по испытанию | DIN EN 61984 (VDE 0627):2009-11 |
|---|---|
| Результат, степень защиты IP-код | Защита от прикосновений «пробным пальцем» IP20 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
