Артикул:
1843579
Внутрений код:
PC-1843579
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Дилерский сертификат
1,1 мб
Техническая документация
105,2 кб
Характеристики
Норма упаковки
—
5
Вес, шт
—
2,460 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Клеммы для печатной платы, номинальный ток: 13,5 A, номинальное напряжение: 320 В, размер шага: 5,08 мм, полюсов: 3, тип подключения: Пружинные зажимы Push-in, монтаж: SMD пайка, направление подключения, проводник/печатная плата: 90 °, цвет: черный. Набор SAMPLE с 5 артикулами в ленточной секции. Для пайки используйте изделие без маркировки SAMPLE
Преимущества для Вас
- Зажим Push-in быстрого подключения без использования инструментов
- Заданное контактное нажатие обеспечивает долговременную стабильность замыкания контакта
- Интуитивно-понятное управление благодаря цветным контрастным нажимным кнопкам
- Предназначены для интеграции в процессы пайки SMT
- Обслуживание и подключение проводов с одной стороны обеспечивает интеграцию в переднюю панель устройства
- Быстрое и удобное тестирование с помощью встроенной возможности контроля
- Две точки пайки на полюс снижают механическую нагрузку
Характеристики товаров
| Условное обозначение | Клеммы для печатной платы |
|---|---|
| Серия изделий | SPT 1,5/..-V-SMD |
| Размер шага | 5,08 мм |
| Полюсов | 3 |
| Тип подключения | Пружинные зажимы Push-in |
| Тип монтажа | SMD пайка |
| Расположение выводов | Линейные размеры планшета |
| Количество ярусов | 1 |
| Количество точек подключения | 3 |
| Количество потенциалов | 3 |
Электрические параметры
| Расчетный ток | 13,5 A |
|---|---|
| Расчетное напряжение изоляции (III/2) | 320 В |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
Соединительная способность
| Сечение жесткого провода | 0,2 мм² ... 1,5 мм² |
|---|---|
| Сечение гибкого провода | 0,2 мм² ... 1,5 мм² |
| Сечение провода AWG / kcmil | 24 ... 16 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,2 мм² ... 1,5 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,2 мм² ... 0,75 мм² |
| Длина оголяемой части | 8 мм |
Данные о материале - контакт
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
|---|---|
| Материал, контакт | Сплав меди |
| Качество поверхности | горячее лужение |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (4 - 8 мкм Sn) |
| Металлическая поверхность зоны пайки (покрытие) | Олово (4 - 8 мкм Sn) |
Данные о материале - корпус
| Изоляционный материал | LCP |
|---|---|
| Группа изоляционного материала | IIIa |
| CTI согласно МЭК 60112 | 175 |
| Класс воспламеняемости согласно UL 94 | V0 |

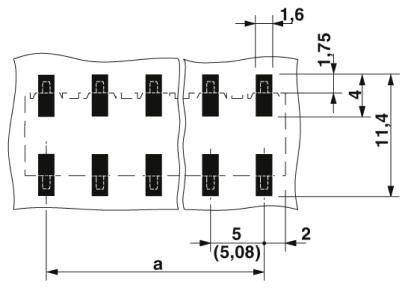

Указание размеров изделия
| Чертеж |  |
|---|---|
| Длина [ l ] | 7,7 мм |
| Ширина [ w ] | 14,16 мм |
| Высота [ h ] | 13,6 мм |
| Размер шага | 5,08 мм |
| Монтажная высота (высота без паечного штифта) | 13,6 мм |
| Расстояние между штырями | 7 мм |
| Размеры штыря | 0,7 x 0,3 мм |
| Размер a | 10,16 мм |
Данные по упаковке
| Форма упаковки | в картонной коробке |
|---|---|
| Количество в одной упаковке | 5 |
| Наименование, количество в одной упаковке | Шт. |
Окружающие условия
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |

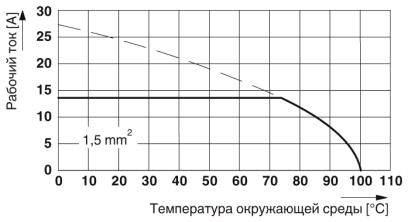

| Температура окружающей среды (при эксплуатации) | -40 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик) |
Подключение и метод кабельной разводки
| Проверка подключения | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
|---|---|
| Результат проверки | Испытание проведено |
| Испытание на повреждение и расшатывание проводника | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Испытание проведено |
Испытание на растяжение
| Испытание на растяжение | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
|---|---|
| Испытание проведено | |
| Сечение провода / тип кабеля / растягивающее усилие | 0,2 мм² / жесткий / > 10 Н |
| 0,2 мм² / гибкий / > 10 Н | |
| 1,5 мм² / жесткий / > 40 Н | |
| 1,5 мм² / гибкий / > 40 Н |
Электрические испытания
| Расчетный ток | 13,5 A |
|---|---|
| Расчетное напряжение изоляции (III/2) | 320 В |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
Воздушные пути и пути утечки
| Группа изоляционного материала | IIIa |
|---|---|
| Расчетное напряжение изоляции (III/3) | 250 В |
| Расчетное напряжение изоляции (III/2) | 320 В |
| Расчетное напряжение изоляции (II/2) | 500 В |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
Испытание на вибростойкость
| Стойкость к старению и воздействию влаги, защита от попадания твердых тел и проникновения воды | Испытание проведено DIN EN 60998-1 (VDE 0613-1):2005-03 168 ч/100 °C 48 h/30 °C/92 % |
|---|---|
| Результат проверки | Испытание проведено |
| Спецификация испытания | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Сухое тепло | 168 ч/100 °C |
| Нагрев при высокой влажности | 48 h/30 °C/92 % |
Стойкость к старению и воздействию влаги, защита от попадания твердых тел
| Результат проверки | Испытание проведено |
|---|---|
| Спецификация испытания | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Сухое тепло | 168 ч/100 °C |
| Нагрев при высокой влажности | 48 h/30 °C/92 % |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
