Возможные производители: KLEMSAN
Корпусная часть для печатных плат, номинальный ток: 8 A, расчетное напряжение (III/2): 160 В, полюсов: 20, размер шага: 3,81 мм, цвет: зеленый, поверхность контакта: олово, монтаж: Пайка волной припоя
Преимущества для Вас
- Известный принцип монтажа обеспечивает возможность применения во всем мире
- Вертикальное подключение обеспечивает многорядное расположение на печатной плате
- Наивысшая гибкость в процессе проектирования устройств — разъем на плату для штекерных разъемов с различными технологиями подключения

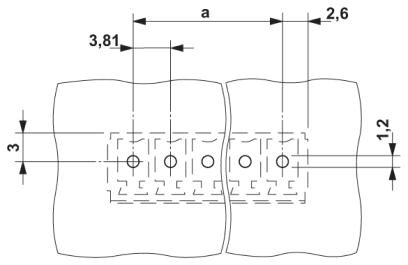

Размеры
| Длина [ l ] | 7,25 мм |
|---|---|
| Ширина | 77,59 мм |
| Размер шага | 3,81 мм |
| Размер a | 72,39 мм |
| Ширина [ w ] | 77,59 мм |
| Высота [ h ] | 12,6 мм |
| Высота | 9,2 мм |
| Длина штыря под пайку | 3,4 мм |
| Размеры штыря | 0,8 x 0,8 мм |
| Длина | 7,25 мм |
Общие сведения
| Серия изделий | MCV 1,5/..-G |
|---|---|
| Группа изоляционного материала | IIIa |
| Расчетное импульсное напряжение (III/3) | 2,5 кВ |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
| Расчетное импульсное напряжение (II/2) | 2,5 кВ |
| Расчетное напряжение (III/3) | 160 В |
| Расчетное напряжение (III/2) | 160 В |
| Расчетное напряжение (II/2) | 250 В |
| Подключение согласно стандарту | EN-VDE |

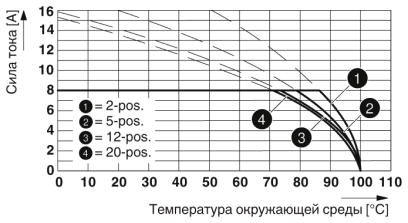

| Номинальный ток IN | 8 A |
| Максимальный ток нагрузки | 8 A |
| Изоляционный материал | PBT |
| Класс воспламеняемости согласно UL 94 | V0 |
| Цвет | зеленый |
| Полюсов | 20 |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| CSA | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
