Возможные производители: KLEMSAN

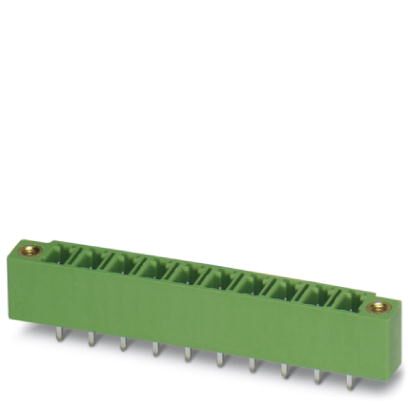

Корпусная часть для печатных плат, номинальный ток: 8 A, расчетное напряжение (III/2): 320 В, полюсов: 4, размер шага: 5,08 мм, цвет: зеленый, поверхность контакта: олово, монтаж: Пайка волной припоя
Преимущества для Вас
- Известный принцип монтажа обеспечивает возможность применения во всем мире
- Привинчиваемый фланец для максимальной механической стабильности
- Вертикальное подключение обеспечивает многорядное расположение на печатной плате
- Наивысшая гибкость в процессе проектирования устройств — разъем на плату для штекерных разъемов с различными технологиями подключения

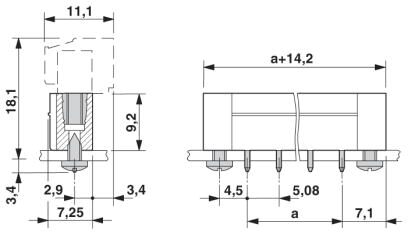

Размеры
| Длина [ l ] | 7,25 мм |
|---|---|
| Ширина | 29,44 мм |
| Размер шага | 5,08 мм |
| Размер a | 15,24 мм |
| Ширина [ w ] | 29,44 мм |
| Высота [ h ] | 12,6 мм |
| Высота | 9,2 мм |
| Длина штыря под пайку | 3,4 мм |
| Размеры штыря | 0,8 x 0,8 мм |
| Длина | 7,25 мм |
Общие сведения
| Серия изделий | MCV 1,5/..-GF |
|---|---|
| Группа изоляционного материала | IIIa |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| Расчетное напряжение (III/3) | 250 В |
| Расчетное напряжение (III/2) | 320 В |
| Расчетное напряжение (II/2) | 400 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 8 A |
| Максимальный ток нагрузки | 8 A |
| Изоляционный материал | PBT |
| Класс воспламеняемости согласно UL 94 | V0 |
| Цвет | зеленый |
| Полюсов | 4 |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| CSA | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
