Клеммы для печатной платы, номинальный ток: 192 A, номинальное напряжение: 1000 В, размер шага: 17,5 мм, полюсов: 5, тип подключения: Винтовой зажим с натяжной гильзой, монтаж: Пайка волной припоя, направление подключения, проводник/печатная плата: 0 °, цвет: зеленый
Преимущества для Вас
- Известный принцип подключения позволяет применение во всем мире
- Незначительное нагревание благодаря высокой контактной ЭДС
- Возможно подсоединение двух проводников
- Быстрое и удобное тестирование с помощью встроенной возможности контроля
- Крепежные фланцы снижают механическую нагрузку на точки пайки
- Встроенное приспособление для защиты от неправильного подключения проводника в нижней части под натяжной гильзой
Характеристики товаров
| Условное обозначение | Клеммы для печатной платы |
|---|---|
| Серия изделий | MKDSP 50/..-FL |
| Размер шага | 17,5 мм |
| Полюсов | 5 |
| Тип подключения | Винтовой зажим с натяжной гильзой |
| Форма привода, головка винта | Torx® (T20) |
| Резьба винтов | M6 |
| Тип монтажа | Пайка волной припоя |
| Расположение выводов | Линейное расположение выводов 2х2 |
| Количество ярусов | 1 |
| Количество точек подключения | 5 |
| Количество потенциалов | 5 |
Электрические параметры
| Расчетный ток | 192 A |
|---|---|
| Расчетное напряжение изоляции (III/2) | 1000 В |
| Расчетное импульсное напряжение (III/2) | 8 кВ |
Соединительная способность
| Сечение жесткого провода | 1,5 мм² ... 70 мм² |
|---|---|
| Один проводник/точка подключения многопроволочная GRP | 1,5 мм² ... 70 мм² |
| Сечение гибкого провода | 1,5 мм² ... 70 мм² |
| Сечение провода AWG / kcmil | 16 ... 2/0 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 1,5 мм² ... 50 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 1,5 мм² ... 50 мм² |
| 2 жестких провода одинакового сечения | 1,5 мм² ... 16 мм² |
| 2 многожильных провода одинакового сечения | 1,5 мм² ... 25 мм² |
| 2 гибких провода одинакового сечения | 1,5 мм² ... 25 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH | 1,5 мм² ... 16 мм² |
| Длина оголяемой части | 20 мм |
| Момент затяжки | 5,5 Нм |
Данные о материале - контакт
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
|---|---|
| Материал, контакт | Сплав меди |
| Качество поверхности | с гальваническим покрытием |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (4 - 8 мкм Sn) |
| Металлическая поверхность зоны пайки (покрытие) | Олово (4 - 8 мкм Sn) |
Данные о материале - корпус
| Изоляционный материал | PA |
|---|---|
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
Указание размеров изделия

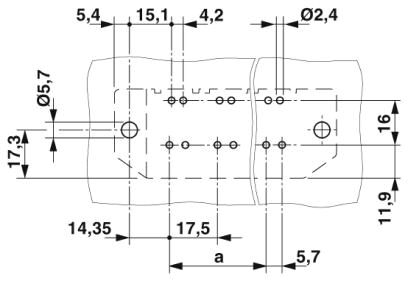

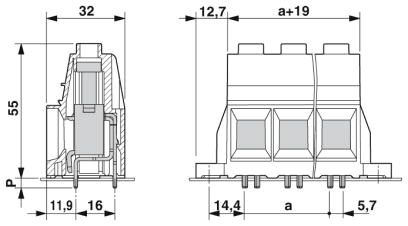

| Чертеж |  |
|---|---|
| Длина [ l ] | 32 мм |
| Ширина [ w ] | 115,2 мм |
| Высота [ h ] | 59 мм |
| Размер шага | 17,5 мм |
| Монтажная высота (высота без паечного штифта) | 55 мм |
| Длина выводов [P] | 4 мм |
| Размеры штыря | 1,4 x 1,4 мм |
| Размер a | 70 мм |
Данные по упаковке
| Форма упаковки | в картонной коробке |
|---|---|
| Количество в одной упаковке | 10 |
| Наименование, количество в одной упаковке | Шт. |
Окружающие условия
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Температура окружающей среды (при эксплуатации) | -40 °C (В зависимости от кривой изменения параметров от температуры.) |
Подключение и метод кабельной разводки
| Испытание на повреждение и расшатывание проводника | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Испытание проведено |
Испытание на растяжение
| Испытание на растяжение | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Испытание проведено | |
| Сечение провода / тип кабеля / растягивающее усилие | 1,5 мм² / жесткий / > 40 Н |
| 1,5 мм² / гибкий / > 40 Н | |
| 70 мм² / многопроволочные / > 285 Н | |
| 70 мм² / гибкий / > 285 Н | |
| 50 мм² / Гибкий с кабельным наконечником / > 236 Н | |
| 1,5 мм² / Гибкий с кабельным наконечником / > 40 Н |
Электрические испытания
| Расчетный ток | 192 A |
|---|---|
| Расчетное напряжение изоляции (III/2) | 1000 В |
| Расчетное импульсное напряжение (III/2) | 8 кВ |
Воздушные пути и пути утечки
| Группа изоляционного материала | I |
|---|---|
| Расчетное напряжение изоляции (III/3) | 1000 В |
| Расчетное напряжение изоляции (III/2) | 1000 В |
| Расчетное напряжение изоляции (II/2) | 1000 В |
| Расчетное импульсное напряжение (III/3) | 8 кВ |
| Расчетное импульсное напряжение (III/2) | 8 кВ |
| Расчетное импульсное напряжение (II/2) | 6 кВ |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
